クランプ・バイス

●軽作業用です。●ナイロン被仕上げボルトを使用しています。●全長(mm)：78●締圧力(kN)：0.45●付属ボルト径：M4×28(ナイロン被ボルト)●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：60●製品刻印：No.HV150●摘要：-●取付ピッチ(mm)：15.9●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●-2Sは六角SUSボルトです。●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012699

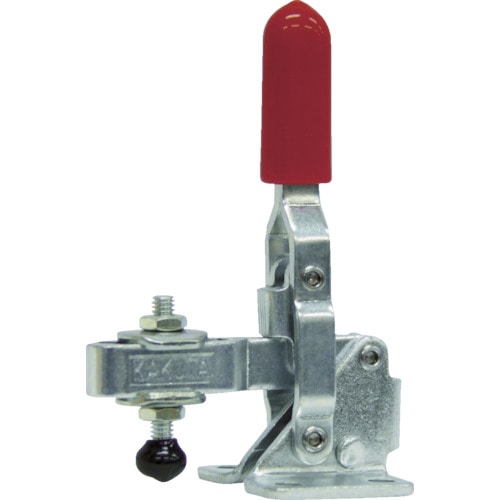

●HV150のステンレスタイプです。●ステンレス六角BT付属です。●全長(mm)：78●締圧力(kN)：0.45●付属ボルト径：M4×25(六角SUSボルト)●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：60●製品刻印：HV150-2S●取付ピッチ(mm)：15.9●全高(mm)：77●ステンレス製●下方押え型●ハンドル縦型●フランジベース●ステンレス(SUS304)●M4×25六角ボルト●ナット2個●座金2枚●-2Sは六角SUSボルトです。●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012705

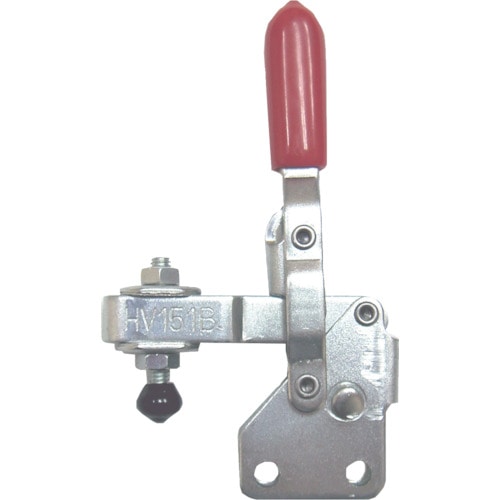

●ストレートベースタイプです。●ナイロン被仕上げボルトを使用しています。●全長(mm)：89●締圧力(kN)：0.45●付属ボルト径：M4×28(ナイロン被ボルト)●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：60●製品刻印：HV151B●取付ピッチ(mm)：15.9●全高(mm)：89●摘要：△●締圧力(kn)：0.45●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●M4×28 ナイロン被ボルト●ナット2個●座金2枚●-2Sは六角SUSボルトです。●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012712

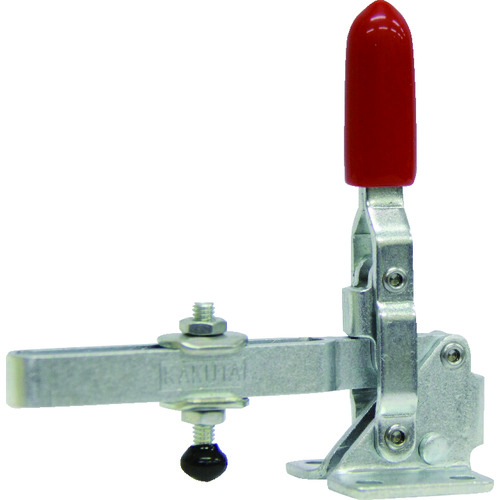

●ロングアームタイプです。●全長(mm)：77●締圧力(kN)：0.19～0.45●付属ボルト径：M4×28(ナイロン被ボルト)●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：60●製品刻印：NO.HV153-XL●取付ピッチ(mm)：15.9●全高(mm)：77●締圧力(kn)：0.19～0.45●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●M4×28 ナイロン被ボルト●ナット2個●座金2枚●表記の締圧力は目安です。●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。

商品コード：

2500202012729

●軽作業用です。●ゴム付ボルトがセットになっているクランプです。(2Sタイプ除く)●全長(mm)：101●締圧力(kN)：0.9●付属ボルト径：M6×37(RBT-6)●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：65●製品刻印：No.HV250●摘要：-●取付ピッチ(mm)：12.7●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012736

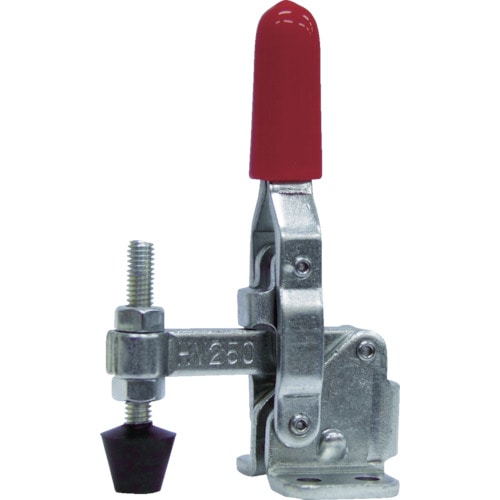

●軽作業用です。●全長(mm)：101●締圧力(kN)：0.9●付属ボルト径：M6×37(RBT-6-SUS)●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：65●製品刻印：HV250-2S●取付ピッチ(mm)：12.7●摘要●全高(mm)●下方押え型●ハンドル縦型●フランジベース●ステンレス(SUS304)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012743

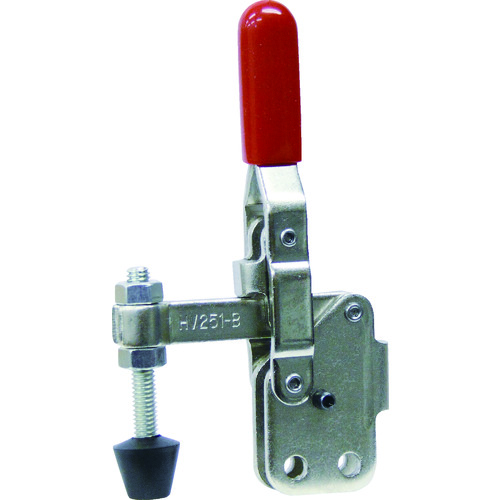

●ゴム付BTがセットになっているクランプです。●全長(mm)：114●締圧力(kN)：0.9●付属ボルト径：M6×37(RBT-6)●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：65●製品刻印：HV251-B●全高(mm)：111●取付ピッチ(mm)：12.7●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M6×37 ゴム付ボルト(RBT-6)●ナット2個●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012750

●軽作業用です。●ゴム付ボルトがセットになっているクランプです。(2Sタイプ除く)●全長(mm)：101●締圧力(kN)：0.4～1.0●付属ボルト径：M6×37(RBT-6)●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：65●製品刻印：No.HV253-UL●摘要：-●取付ピッチ(mm)：12.7●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012767

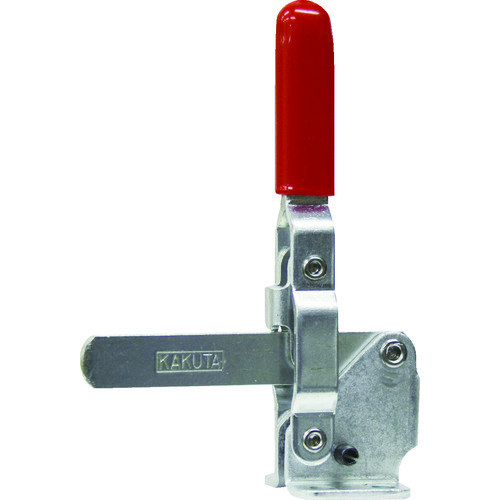

●ゴム付ボルトがセットになっているクランプです。●ゴム付BTがセットになっているクランプです。※HV150は除く●全長(mm)：145●締圧力(kN)：2.25●付属ボルト径：M8×50(RBT-8)●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●製品刻印：No.HV350●取付ピッチ(mm)：19.0●摘要：※●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●ボルト取り付けの際溶接が必要です。

商品コード：

2500202012774

●ゴム付ボルトがセットになっているクランプです。(2Sタイプ除く)●全長(mm)：145●締圧力(kN)：2.25●付属ボルト径：M8×50(RBT-8)●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●製品刻印：No.HV450●摘要：-●取付ピッチ(mm)：19.0●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012781

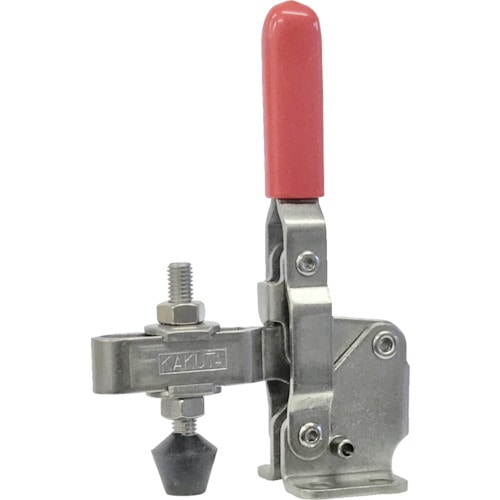

●全長(mm)：145●締圧力(kN)：2.25●付属ボルト径：M8×50(RBT-8-SUS)●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●製品刻印：HV450-2S●取付ピッチ(mm)：19.0●摘要●全高(mm)●下方押え型●ハンドル縦型●フランジベース●ステンレス(SUS304)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012798

●ゴム付BTがセットになっているクランプです。●全長(mm)：160●締圧力(kN)：2.25●付属ボルト径：M8×50(RBT-8)●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●製品刻印：NO.HV451-B●全高(mm)：163.6●取付ピッチ(mm)：19.0●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M8×50 ゴム付ボルト(RBT-8)●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012804

●ゴム付ボルトがセットになっているクランプです。(2Sタイプ除く)●全長(mm)：145●締圧力(kN)：0.8～2.25●付属ボルト径：M8×50(RBT-8)●製品刻印：No.HV453-XL●摘要：-●取付ピッチ(mm)：19.0●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012811

●ゴム付ボルトがセットになっているクランプです。●ゴム付BTがセットになっているクランプです。※HV150は除く●全長(mm)：196●締圧力(kN)：3.4●付属ボルト径：M10×59(RBT-10)●製品刻印：No.HV550●取付ピッチ(mm)：31.8●摘要：※●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●ボルト取り付けの際溶接が必要です。

商品コード：

2500202012828

●ゴム付ボルトがセットになっているクランプです。●ゴム付BTがセットになっているクランプです。※HV150は除く●全長(mm)：196●締圧力(kN)：3.4●付属ボルト径：M10×59(RBT-10)●製品刻印：No.HV650●摘要：-●取付ピッチ(mm)：31.8●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●摘要が※印の物は、ボルト取り付けの際溶接が必要です(KC-HV150はナイロン被仕上げボルトを使用しています)。

商品コード：

2500202012835

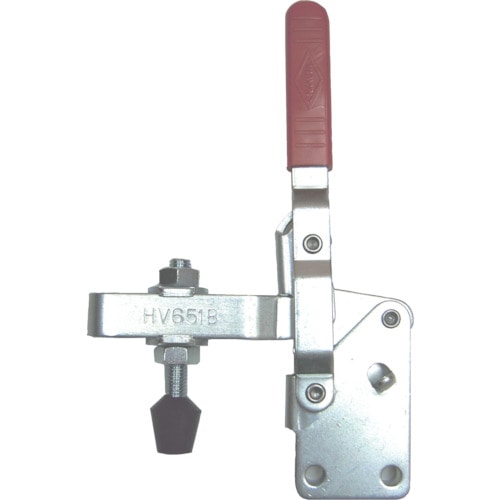

●ゴム付BTがセットになっているクランプです。●全長(mm)：222●締圧力(kN)：3.4●付属ボルト径：M10×59(RBT-10)●クランプアーム移動角度(°)：106●ハンドル操作角度(°)：58●製品刻印：HV651-B●全高(mm)：222●取付ピッチ(mm)：31.8●摘要：△●締圧力(kn)：3.4●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M10×59 ゴム付ボルト(RBT-10)●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012842

●ゴム付BTがセットになっているクランプです。●ロングアームタイプです。●全長(mm)：196●締圧力(kN)：1.1～3.4●付属ボルト径：M10×59(RBT-10)●クランプアーム移動角度(°)：106●ハンドル操作角度(°)：58●製品刻印：HV653-XL●全高(mm)：196●取付ピッチ(mm)：31.8●締圧力(kn)：1.1～3.4●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M10×59 ゴム付ボルト●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012859

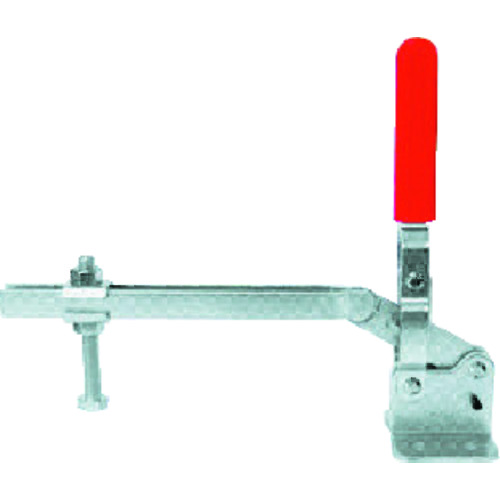

●押さえアームが長いタイプです。●全長(mm)：275●締圧力(kN)：1.0～3.7●付属ボルト径：M12×100●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：90●製品刻印：No.J2-B●摘要：-●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202012866

●ラッチタイプの引くクランプです。●全長(mm)：214●引圧力(kN)：1.7●ストローク(mm)：102●製品刻印：PA150●フック型(引っぱり型)●フランジベース●スチール(SPCC)●アタッチメントは付属していません。●表記の締圧力は目安です●衝撃や振動、内圧は、破損の原因になりますのでご注意ください●手を挟まないように注意してください

商品コード：

2500202013108

●長さの調整ができる様、バーにねじが切られています。●全長(mm)：211●引圧力(kN)：1.7●ストローク(mm)：101.6●製品刻印：PA250●フック型(引っぱり型)●フランジベース●スチール(SPCC)●アタッチメントは付属していません。●表記の締圧力は目安です●衝撃や振動、内圧は、破損の原因になりますのでご注意ください●手を挟まないように注意してください

商品コード：

2500202013115

●品名：木ハンドル●適合機種：フラットフレームタイプ●クランプフラットフレームタイプ用パッド木ハンドル●ポリプロピレン(ＰＰ)

商品コード：

2500202013191

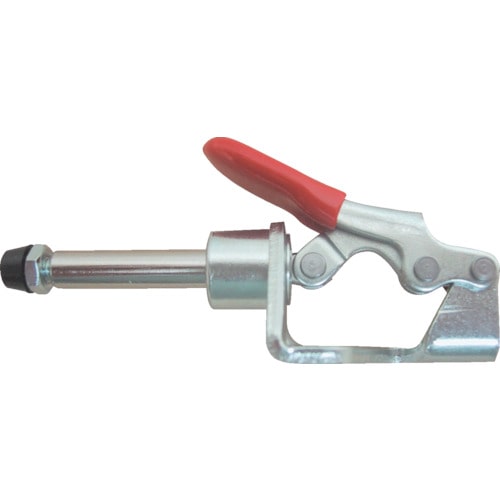

●リベットはステンレスを使用しています。●全長(mm)：73●押圧力(kN)：0.45●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：187●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL10●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013276

●シャフトの先端はめねじになっています。●全長(mm)：121●押圧力(kN)：2.2●ハンドル操作角度(°)：180●ストローク(mm)：30.2●先端部ねじ径：M8●製品刻印：No.SL100●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013283

●シャフトの先端はめねじになっています。●全長(mm)：159●押圧力(kN)：3.8●ストローク(mm)：41.3●先端部ねじ径：M10●製品刻印：No.SL200●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013290

●シャフトの先端はめねじになっています。●全長(mm)：240●押圧力(kN)：6.8●ストローク(mm)：59.5●先端部ねじ径：M12●製品刻印：No.SL300●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013306

●シャフトの先端はめねじになっています。●リベットはステンレスを使用しています。●全長(mm)：180●押圧力(kN)：10●ハンドル操作角度(°)：180●ストローク(mm)：50●先端部ねじ径：M10●製品刻印：SL350●横押型●フランジベース●鋳物(本体)

商品コード：

2500202013313

●リベットはステンレスを使用しています。●ハンドルを横にするとシャフトが引かれます。●ハンドルを水平から上方に上げるとシャフトが出ます。●全長(mm)：82●押圧力(kN)：0.5●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：180●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL50L●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013320

●リベットはステンレスを使用しています。●全長(mm)：82●押圧力(kN)：0.5●付属ボルト径：M4×14ゴム付スピンドル●ハンドル操作角度(°)：180●ストローク(mm)：16●先端部ねじ径：M4●製品刻印：No.SL50R●横押型●フランジベース●スチール(SPCC)●KC-SL10・50用スピンドル●KC-SL10、SL50用スピンドルは同じものを使用しています。(別売可能です。)

商品コード：

2500202013337

●しっかりとした作りのクランプです。●全長(mm)：226●締圧力(kN)：2.0●付属ボルト径：M8×65●製品刻印：No.X12●摘要：-●取付ピッチ(mm)：30●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013764

●しっかりとした作りのクランプです。●全長(mm)：283●締圧力(kN)：3.0●付属ボルト径：M10×90●製品刻印：No.X13●摘要：-●取付ピッチ(mm)：29●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013771

●しっかりとした作りのクランプです。●全長(mm)：320●締圧力(kN)：3.5●付属ボルト径：M10×90●製品刻印：No.X14●摘要：-●取付ピッチ(mm)：35●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013788

●しっかりとした作りのクランプです。●全長(mm)：247●締圧力(kN)：2.0●付属ボルト径：M8×65●製品刻印：No.X15●取付ピッチ(mm)：30●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)

商品コード：

2500202013795

●クランプ時にハンドルは水平です。●全長(mm)：307●押圧力(kN)：3.0●付属ボルト径：M8×30●ハンドル操作角度(°)：76●ストローク(mm)：30●先端部ねじ径：M8●製品刻印：No.X6●横押型●フランジベース●スチール(SPCC)

商品コード：

2500202013801

●使い勝手の良いスタンダードな木工用バイスです。●木工ワークの作業に。●全長(mm)：165●幅(mm)：165●高さ(mm)：88●口幅(mm)：165●口開き(mm)：120●口深さ(mm)：62●締圧力(kN)：10●タイプ：木工用バイス●本体、口金:鋳鉄●シャフト、ハンドル:鋼材

商品コード：

2500203266336

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVD-160

商品コード：

2500203266343

●使い勝手の良いスタンダードな木工用バイスです。●木工ワークの作業に。●全長(mm)：330●幅(mm)：177●高さ(mm)：110●口幅(mm)：177●口開き(mm)：230●口深さ(mm)：75●締圧力(kN)：10●タイプ：木工用バイス●本体、口金:鋳鉄●シャフト、ハンドル:鋼材

商品コード：

2500203266350

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVD-180

商品コード：

2500203266367

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVHD-160

商品コード：

2500203266404

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVHD-180

商品コード：

2500203266411

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVHU-180

商品コード：

2500203266428

●使い勝手の良いスタンダードな木工用バイスです。●木工ワークの作業に。●全長(mm)：155●幅(mm)：150●高さ(mm)：145●口幅(mm)：150●口開き(mm)：120●口深さ(mm)：50●締圧力(kN)：10●タイプ：木工用バイス●本体、口金:鋳鉄●シャフト、ハンドル:鋼材

商品コード：

2500203266527

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMVU-160

商品コード：

2500203266534

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：263●押圧力(kN)：1.8●付属ボルト径：M8×30●ハンドル操作角度(°)：145●ストローク(mm)：30●横押し型●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0830●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203290966

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：106●押圧力(kN)：0.5●付属ボルト径：M4×15●ハンドル操作角度(°)：93●ストローク(mm)：13●横押し型●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0415●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203291017

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：125●押圧力(kN)：0.5●付属ボルト径：M5×15●ハンドル操作角度(°)：66●ストローク(mm)：10●横押し型●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0515●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203291031

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：116●押圧力(kN)：0.45●付属ボルト径：M4×22●ハンドル操作角度(°)：140●ストローク(mm)：14●横押し型●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルトナット：ＴＮＧ0422●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203310480

●左ハンドル●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：82●付属ボルト径：M4×22●ハンドル操作角度(°)：180●ストローク(mm)：15●締付力(kN)：0.5●押し引き兼用型●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ0422●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203310497

●右ハンドル●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：82●付属ボルト径：M4×22●ハンドル操作角度(°)：180●ストローク(mm)：15●締付力(kN)：0.5●押し引き兼用型●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ0422●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203310503

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：131●付属ボルト径：M8×30●ハンドル操作角度(°)：180●ストローク(mm)：38●締付力(kN)：1.36●押し引き兼用型●ブラケットタイプ●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0830●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203310510

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：185●付属ボルト径：M10×50●ハンドル操作角度(°)：180●ストローク(mm)：65●支持力(kN)：3.18●締付力(kN)：3.18●押し引き兼用型●ブラケットタイプ●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ1050●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203310527
