カップリング

●低圧用。●金属製と同等の耐圧性能を持っております。●接続と同時にスリーブをロックし不意の分離を防止する「ロック機構」を内蔵。●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。●質量は金属製のわずか約1／4と軽量で取り扱いが簡単。●流体は空気だけでなく、水にも適応。●流体はプラグ側・ソケット側の双方向から流せます。●互換性：「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。「ハイカプラ」シリーズ（400型・600型・800型を除く）、「ナットカプラ」シリーズの各製品と接続できます。●相手側ホースサイズ（mm）：Φ6.5×Φ10●質量（g）：33●L（mm）：130●H（mm）：六角19●A（mm）：90●ΦB（mm）：5.3●バルブ構造：片路開閉型●適用流体：空気、水●本体材質：エンジニアリングプラスチック（PBT）●最高使用圧力（MPa{kgf／cm2}）：1.5{15}●耐圧力（MPa{kgf／cm2}）：2.0{20}●シール材質：ニトリルゴム●表示記号：NBR●使用温度範囲（℃）：-20～+60●備考：標準材質●推奨最大締付トルク範囲（N・m{kgf・cm}）：1.6～2.0{16～20}●タイプ：ソケット●仕様：スプリングナットタイプ●こちらの商品は事業者様向け商品です。

商品コード：

2500100692276

●コンパクトなノンスピル設計のカップリングです。●軽量で化学薬品の耐性に非常に優れています。●ガラス繊維入りポリプロピレン。●親指で押し易いラッチ。●液ダレすることなく圧力下での離脱が可能。●一目で数種の媒体ラインの識別が可能。●片手での離脱が可能。●材質●本体：ガラス繊維入りポリプロピレン（TPV樹脂被覆）●Oリングシール：EPDM●バルブスプリング及び外部スプリング：SUS316●潤滑剤：Krytox　PEPE（不活性）●パネルマウントナット：ガラス繊維入りポリプロピレン●使用圧力：真空～0.83MPa●使用温度範囲：0～71℃●適合チューブ：内径9.5mm（3/8インチ）●フロー容量：Cv-2.2（最大値）●漏れ：0.83MPaで切り離し1回毎に0.30CC以下●主な使用用途：インクジェットプリンター、化学薬品の搬送、電子機器の冷却、計測機器、医療機器●こちらの商品は事業者様向け商品です。

商品コード：

2500100744852

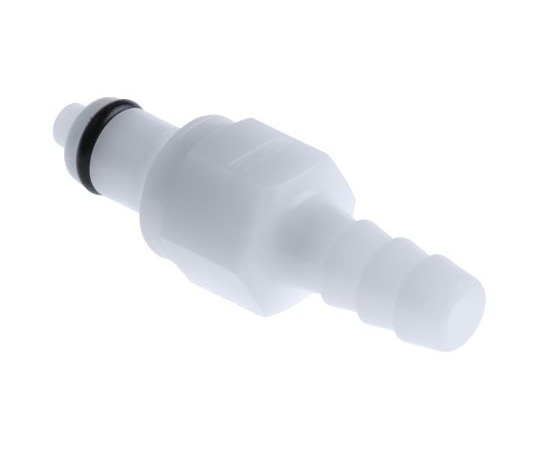

●強酸性又は腐食性の薬品での使用は推奨されません。●カップリングインサートインラインホースバーブ●入数：1個●ホース内径：6.4mm●カップリングコネクタタイプ：プラグカプラ　-　バルブ付,ホースバーブ●ボディ材質：アセタール●カップリングジェンダー：オス●カップリングコネクタ　方向：ストレート●シリーズ：PMC●最大使用圧力：8.3バール●RoHS適合状況：適合●コード番号：764-2812●こちらの商品は事業者様向け商品です。

商品コード：

2500100815576

散水ホース接手（タケノコ式）。

商品コード：

2502700117838

散水ホース接手（タケノコ式）。

商品コード：

2502700117845

散水ホース接手（タケノコ式）。

商品コード：

2502700117852

散水、農水用。●呼２０・２５：ゴムリングなし。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700117876

散水、農水用。●呼２０・２５：ゴムリングなし。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700117883

散水、農水用。●呼２０・２５：ゴムリングなし。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700117890

散水、農水用。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700142687

カップリング付き横水栓、散水栓用。●Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700161817

散水、農水用。●呼２０・２５：ゴムリングなし。●屋内配管では使用できません。●マチノ接続部より漏水することがあります（特に低圧の場合）。

商品コード：

2502700165655

パッキン付き。

商品コード：

2502700166089

カップリング付き横水栓、散水栓用。●パッキン付き※Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700183475

パッキン付き。

商品コード：

2502700185059

パッキン付き。

商品コード：

2502700186896

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…15（1/2”)●ねじサイズ…PT1/2”●サイズ(mm)…D：32、E：16、K：32、h：28、H：38●重量…0.05kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:80×45×60●梱包重量67g

商品コード：

4548745576108

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…20（3/4”)●ねじサイズ…PT3/4”●サイズ(mm)…D：32、E：21、K：32、h：28、H：38●重量…0.05kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:80×43×50●梱包重量50g

商品コード：

4548745576115

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…50（2”)●ねじサイズ…PT2”●サイズ(mm)…D：63、E：45、K：67、h：46、H：88●重量…0.58kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:88×67×75●梱包重量320g

商品コード：

4548745576580

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…25（1”)●ねじサイズ…PT1”●サイズ(mm)…D：37、E：24、K：41、h：34、H：47●重量…0.05kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:60×52×60●梱包重量69g

商品コード：

4548745576627

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…32（1・1/4”)●ねじサイズ…PT1・1/4”●サイズ(mm)…D：46、E：29、K：48、h：41、H：80●重量…0.15kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:100×48×115●梱包重量189g

商品コード：

4548745576634

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…32（1・1/4”)●ねじサイズ…PT1・1/4”●サイズ(mm)…D：46、E：29、K：48、h：41、H：56●重量…0.09kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:100×40×90●梱包重量102g

商品コード：

4548745576641

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…40（1・1/2”)●ねじサイズ…PT1・1/2”●サイズ(mm)…D：53、E：35、K：56、h：43、H：59●重量…0.13kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:60×72×140●梱包重量134g

商品コード：

4548745576658

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…50（2”)●ねじサイズ…PT2”●サイズ(mm)…D：63、E：45、K：67、h：46、H：63●重量…0.16kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:65×78×130●梱包重量185g

商品コード：

4548745576665

●材質…アルミニウム鋳物(AC4C-T6)●使用圧力…1.08MPa(11kgf/c㎡)●使用温度…-30℃～70℃●呼び径…65（2・1/2”)●ねじサイズ…PT2・1/2”●サイズ(mm)…D：76、E：56、K：83、h：51、H：87●重量…0.31kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:130×91×120●梱包重量323g

商品コード：

4548745576900

●材質…アルミニウム鋳物(AC4C-T6)●使用圧力…0.88MPa(9kgf/c㎡)●使用温度…-30℃～70℃●呼び径…80（3”)●ねじサイズ…PT3”●サイズ(mm)…D：92、E：73、K：96、h：53、H：73●重量…0.32kg●配管及びホース端末金具の雄ねじ部に取付けて使用するタイプです。●梱包サイズ:105×97×70●梱包重量326g

商品コード：

4548745576917

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…15（1/2”)●ねじサイズ…PT1/2”●サイズ(mm)…D：32、E：14、K：32、h：28、H：58●重量…0.07kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:132×35×65●梱包重量80g

商品コード：

4548745576948

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…20（3/4”)●ねじサイズ…PT3/4”●サイズ(mm)…D：32、E：21、K：32、h：28、H：58●重量…0.07kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:75×42×80●梱包重量67g

商品コード：

4548745577037

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…25（1”)●ねじサイズ…PT1”●サイズ(mm)…D：37、E：24、K：41、h：34、H：70●重量…0.08kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:80×42×80●梱包重量110g

商品コード：

4548745577051

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…40（1・1/2”)●ねじサイズ…PT1・1/2”●サイズ(mm)…D：53、E：35、K：56、h：43、H：83●重量…0.21kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:110×55×135●梱包重量232g

商品コード：

4548745577259

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…25（1”)●適合ホース内径…25mm●サイズ(mm)…A：137、B：61、C：37、F：19、G：25、l：27、h1：60、H：99●重量…0.18kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●梱包サイズ:115×72×140●梱包重量191g

商品コード：

4548745579413

●材質…アルミニウム鋳物(AC4C-T6)●使用圧力…1.08MPa(11kgf/c㎡)●使用温度…-30℃～70℃●呼び径…65（2・1/2”)●ねじサイズ…PT2・1/2”●サイズ(mm)…D：76、E：56、K：83、h：51、H：100●重量…0.4kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:95×90×105●梱包重量520g

商品コード：

4548745580303

●材質…アルミニウム鋳物(AC4C-T6)●使用圧力…0.88MPa(9kgf/c㎡)●使用温度…-30℃～70℃●呼び径…80（3”)●ねじサイズ…PT3”●サイズ(mm)…D：92、E：71、K：96、h：53、H：106●重量…0.56kg●配管及びホース端末金具の雌ねじ部に取付けて使用するタイプです。●梱包サイズ:100×95×105●梱包重量540g

商品コード：

4548745580310

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…20（3/4”)●適合ホース径…20mm●サイズ(mm)…D：32、F：14、G：19、I：21、J：33、h2：38、H：98●重量…0.06kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●3/4”のプラグは1/2”のカプラーとジョイントできます。●梱包サイズ:110×34×84●梱包重量78g

商品コード：

4548745580334

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…25（1”)●適合ホース径…25mm●サイズ(mm)…D：37、F：20、G：25、I：27、J：39、h2：44、H：110●重量…0.09kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●梱包サイズ:150×36×110●梱包重量115g

商品コード：

4548745580341

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…40（1・1/2”)●適合ホース内径…40mm●サイズ(mm)…A：191、B：89、C：54、F：31、G：38、l：40、h1：66、H：115●重量…0.42kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●梱包サイズ:140×100×150●梱包重量441g

商品コード：

4548745580358

●材質…アルミニウム鋳物(AC4C-T6)●使用圧力…1.08MPa(11kgf/c㎡)●使用温度…-30℃～70℃●呼び径…65（2・1/2”)●適合ホース内径…65mm●サイズ(mm)…A：213、B：111、C：76、F：55、G：63、l：65、h2：58、H：154●重量…0.7kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●カプラーに付いているレバーを操作することで簡単に脱着できます。●梱包サイズ:160×95×170●梱包重量666g

商品コード：

4548745580600

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…32（1・1/4”)●適合ホース径…32mm●サイズ(mm)…D：46、F：25、G：32、I：34、J：48、h2：51、H：121●重量…0.16kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●梱包サイズ:125×46×112●梱包重量198g

商品コード：

4548745580617

●材質…アルミダイカスト(ADC12)●使用圧力…1.76MPa(18kgf/c㎡)●使用温度…-30℃～70℃●呼び径…40（1・1/2”)●適合ホース径…40mm●サイズ(mm)…D：53、F：31、G：38、I：40、J：56、h2：53、H：125●重量…0.23kg●ゴムホース、塩ビホースなどにホースバンドまたは加締めにて使用するタイプです。●梱包サイズ:142×56×135●梱包重量271g

商品コード：

4548745580624

●材質…ポリプロピレン●耐圧…0.69MPa（7kgf/c㎡）●呼び径…50（2”）●ねじサイズ…PT2”●サイズ(mm)…M：2B、φD：63、φE：42、K：76、h1：50、h2：30、H：80●重量…110g●使用温度範囲…0～60℃●梱包サイズ:175×88×150●梱包重量136g

商品コード：

4548745753219

●材質…ポリプロピレン●耐圧…0.69MPa（7kgf/c㎡）●呼び径…25（1”）●ねじサイズ…PT1”●サイズ(mm)…φD：37、φE：22、φF：21、φG：25、φI：27、h1：43、h2：34、H：93●重量…50g●使用温度範囲…0～60℃●梱包サイズ:165×48×80●梱包重量47g

商品コード：

4548745795783

●材質…可鍛鉄(亜鉛メッキ)●ホース内径…19mm●ホース外径…28～32mm●ねじサイズ(mm)…M10×35●継手とホースの接続をホールドするセーフティクロー付●梱包サイズ:111×67×40●梱包重量230g

商品コード：

4550061013939

●材質…可鍛鉄(亜鉛メッキ)●ホース内径…25mm●ホース外径…35～42mm●ねじサイズ(mm)…M10×35●継手とホースの接続をホールドするセーフティクロー付●梱包サイズ:114×84×60●梱包重量272g

商品コード：

4550061013946

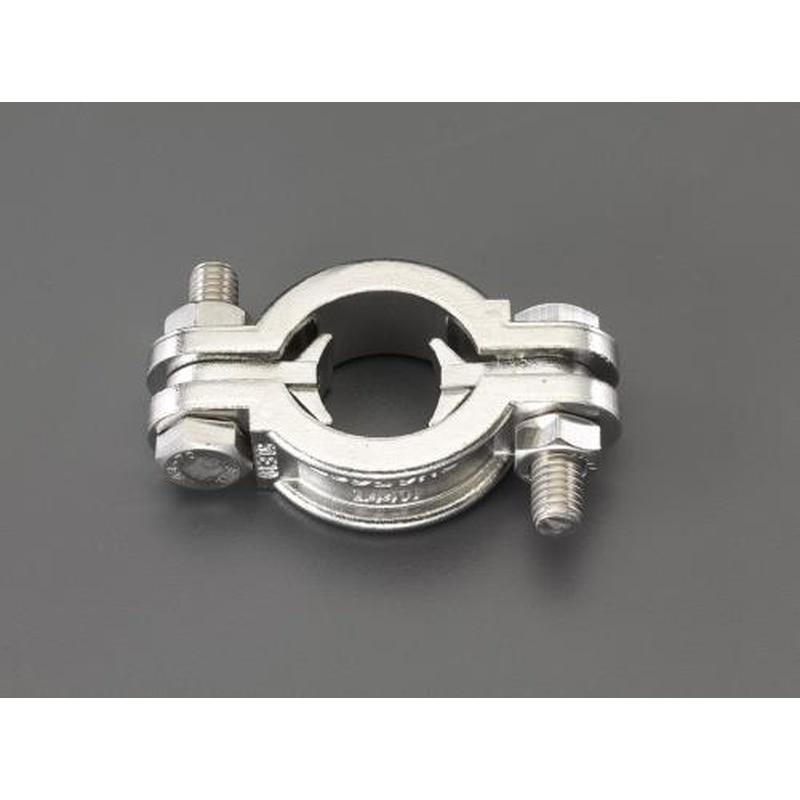

●材質…ステンレス(SUS316)●使用圧力…2.5MPa●ホース内径…13mm●ホース外径…18～26mm●ねじサイズ(mm)…M8×30●梱包サイズ:89×20×47●梱包重量140g

商品コード：

4550061014110

●材質…ステンレス(SUS316)●使用圧力…2.5MPa●ホース内径…19mm●ホース外径…26～33mm●ねじサイズ(mm)…M8×30●梱包サイズ:151×139×19●梱包重量154g

商品コード：

4550061014127

カップリング付き横水栓、散水栓用。●パッキン付き※Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700121118

パッキン付き。●ホース接続ノズルは回転しません。●※Ｇ１／２接続部分は装着後、回転しません。

商品コード：

2502700121125

パッキン付き。

商品コード：

2502700125185

パッキン付き。

商品コード：

2502700125192

パッキン付き。

商品コード：

2502700125208
