ダイヤルゲージ

●マグネットサイズ…42(W)×49(D)×49(H)mm●ポスト全長…190mm●ゲージ取付穴径…6.3mm●ロッド全長…152mm●吸着力…330N●重量…約1.3kg●鉄製●テストインディケーター用ホルダー●梱包サイズ:263×74×55●梱包重量892g

商品コード：

4518340346949

型番…NF6150●〈テストインディケーター〉●ダイヤル径…35mm●最小目盛…0.01mm●目盛仕様…0～40～0●測定範囲…0.8mm〈ポストホルダー〉●全高…238mm●ベースサイズ…30×40×35(H)mm●先端微調整機構付●総重量…0.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●吸着力…320N●梱包サイズ:100×150×38●梱包重量700g

商品コード：

4518340670358

型番…DG6150●〈ダイヤルゲージ〉●ダイヤル径…49mm●目盛仕様…0.01～10mm●最小目盛…0.01mm●測定範囲…10mm〈ポストホルダー〉●全高…362mm●吸着力…800N●ベースサイズ…50×60×55(H)mm●先端微調整機構付●総重量…1.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●梱包サイズ:100×370×70●梱包重量1700g

商品コード：

4518340670402

型番…MG61003●吸着力…800N●ベースサイズ…50×60×55(H)mm●アーム長…133×113mm●全高…407mm●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●支柱接続ねじ…M8×1.25mm●重量…1.9kg●梱包サイズ:70×280×90●梱包重量2000g

商品コード：

4518340670419

型番…DG1030●マグネットサイズ…50×60×55mm●ホルダーアーム長…110×102mm●ゲージ取付穴径…8mm●微調整機構付●吸着力…784N●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340741010

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●テーブルサイズ(mm)…215×180●測定高(mm)…200●アーム長(mm)…180●重量(kg)…24●全高…330mm●梱包サイズ:295×325×310●梱包重量14360g

商品コード：

4518340803312

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●微細平行調整付●測定高…200mm●テーブルサイズ(mm)…180×105●アーム長(mm)…120●重量(kg)…18●全高…330mm●梱包サイズ:220×335×300●梱包重量10820g

商品コード：

4518340803343

型番…NF1400●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●総重量…660g●アームに触れずにゲージ針を微動(一方向)できます。●ゲージ取付穴径…6・8mm●梱包サイズ:100×150×38●梱包重量560g

商品コード：

4518340806658

型番…NF1201●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ゲージ取付穴径…6・8mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●アームに触れずにゲージ針を全方向微動できます。●総重量…660g●梱包サイズ:100×150×38●梱包重量620g

商品コード：

4518340806665

型番…MB1035●ポスト全高…340mm●支柱…176mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●支柱接続ねじ…M8●ゲージ取付穴径…6・8mm●梱包サイズ:70×285×90●梱包重量1400g

商品コード：

4518340806672

型番…MB1030●ポスト全高…235mm●支柱…180mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●ゲージ取付穴径…6・8mm●アームに触れずにケージ針を微動(一方向)できます。●アームサイズ…155mm●ゲージの取付可能●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340806696

型番…DG1250●材質…クランプ部：スチールアーム部：アルミ●ポスト全高…110＋102mm●クランプ口金の最大開き…75mm●重量…780g●ダイヤルゲージ軸径φ8mm用●梱包サイズ:140×325×70●梱包重量880g

商品コード：

4518340806801

●最小目盛…0.002mm●ゲージ径…42mm●測定範囲…φ2.7～6.76mm●最大測定深さ…20.6mm●プローブサイズ…2.7-3.553.55-4.354.35-5.155.15-5.955.5-6.76●プローブの交換…1.計測する希望のプローブサイズを選びます。2.本体にあるプローブを本体から外します。プローブの中にニードルがありますので取り出します。（錆びないように気をつけてください。）3.選択したプローブにニードルを差し込み本体にプローブをねじ込みます。●測定準備…1.テストリングに測定子を差し込みます。比較針が0の所にくる事を確認し、指針を0になるようベゼルで調整してください。測定の準備は完了しました。●測定…比較測定ですので、対象物に測定子を差し込み、指針と比較針を読みます。指針の値はテストリングとの比較差です。比較針は±を示しています。●指針1回転0.2mm●事前にテストリングなどで基準を取ってから、対象物を測定します。※テストリングは付属していません。●梱包サイズ:133×205×57●梱包重量760g

商品コード：

4518340228924

型番…CMB-B●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.3kg●主柱径…φ12mm●支柱径…φ10mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1300g

商品コード：

4518340942684

型番…CMB-FF●全高…275mm●支柱サイズ…φ10×165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱360°ターニング、75°まで傾斜ロック可●梱包サイズ:280×85×75●梱包重量1500g

商品コード：

4518340942691

型番…CMB-V●全高…231mm●支柱サイズ…φ10×150mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.4kg●微動調整付●梱包サイズ:250×90×60●梱包重量1400g

商品コード：

4518340942707

型番…CMB-K●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱径…φ14mm●支柱径…φ12mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1500g

商品コード：

4518340942721

型番…CMB-R●全高…280mm●支柱サイズ…φ14×165mm●ゲージ取付穴径…6.5・8.5mm●吸着力…980N(100kgf)●ベースサイズ…50(W)×73(L)×55(H)mm●重量…2.0kg●微動調整付●梱包サイズ:280×100×70●梱包重量2000g

商品コード：

4518340942738

型番…CMB-L●全高…420mm●支柱サイズ…φ14×200mm●ゲージ取付穴径…6.5・8.5mm●吸着力…1274N(130kgf)●ベースサイズ…50(W)×117(L)×75(H)mm●重量…3.0kg●梱包サイズ:435×145×60●梱包重量3000g

商品コード：

4518340942752

型番…CMB-M2●ゲージ取付穴径…6mm●吸着力…294N(30kgf)●重量…0.4kg●ベースサイズ…30(W)×35(L)×35(H)mm●全高…90mm●梱包サイズ:175×75×60●梱包重量450g

商品コード：

4518340942783

型番…CMB-FMA●全高…396mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…2.0kg●メカロック式機構●微動調整付●梱包サイズ:265×95×65●梱包重量2000g

商品コード：

4518340942790

型番…CMB-FX●全高…405mm●フレキサイズ…φ16×300mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.3kg●フレキシブル式機構●微動調整付●梱包サイズ:245×90×60●梱包重量1300g

商品コード：

4518340942806

型番…CMB-FD●全高…236mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…392N(40kgf)●ベースサイズ…50(W)×40(L)×55(H)mm●重量…0.9kg●メカロック式機構●微動調整付●梱包サイズ:150×65×80●梱包重量900g

商品コード：

4518340942813

型番…CMB-FP●全高…211mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M5×0.8mm●吸着力…167N(17kgf)●ベースサイズ…30(W)×30(L)×30(H)mm●重量…0.4kg●メカロック式機構●微動調整付●梱包サイズ:150×65×80●梱包重量400g

商品コード：

4518340942820

型番…CMB-FMV●全高…214mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M5×0.8mm●吸着力…294N(30kgf)●ベースサイズ…30(W)×35(L)×35(H)mm●重量…0.45kg●メカロック式機構●微動調整付●梱包サイズ:140×70×60●梱包重量450g

商品コード：

4518340942837

型番…CMB-FS●全高…127mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M5×0.8mm●吸着力…98N(10kgf)●ベースサイズ…φ28×31(H)mm●重量…0.23kg●メカロック式機構●微動調整付●梱包サイズ:125×55×35●梱包重量230g

商品コード：

4518340942844

型番…CMB-FSP●全高…80mm●ゲージ取付部…穴径：φ8・φ6mm、アリ溝：5.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…196N(20kgf)●ベースサイズ…φ30×25(H)mm●重量…0.18kg●メカロック式機構●梱包サイズ:40×40×90●梱包重量180g

商品コード：

4518340942899

●測定範囲…4～40mm(0.15～1.5”)●最小目盛…0.01mm(0.0005”)●精度…±0.05mm●測定単位…ミリ、インチ相当●機能…ゼロリセット●使用環境温度…0～40℃●保管温度…－10～60℃（結露なきこと、電池は必ず外してください）●電源…SR44×1個(付属)●全長…235mm●重量…152g●材質…ステンレス＋ABS樹脂●ケースサイズ…275(W)×130(D)×38(H)mm●測定ゲージ（φ4mm）付●プラスチックケース付●データ出力ポート付(ケーブル別売)●3点接触で安定した測定ができます。●丸棒・パイプ用●梱包サイズ:274×36×123●梱包重量152g

商品コード：

4548745563597

型番…MB-7●ホルダーアーム長…64×55mm●ゲージ取付ねじ…φ6mm・φ8mm、アリ溝付●支柱接続ねじ…M5×0.8●吸着力…250N●ベースサイズ…30×35×35mm●1つのノブで全てのロックが可能●梱包サイズ:61×150×47●梱包重量474g

商品コード：

4550061192030

型番…GC-200C●全高…350mm●ゲージ取付穴径…8mm●材質…ベース：花崗岩●花崗岩を使用している為、経年劣化がほとんど無く錆びにくい●木製ケース付●ベースサイズ…200×150mm●測定高…250mm●アーム長…68mm●重量…6.85kg●梱包サイズ:236×339×70●梱包重量7720g

商品コード：

4550061192054

型番…SC-80C●全高…215mm●ゲージ取付穴径…8mm●材質…テーブル：銅、ベース：鋳鉄●焼入鋼測定台にはリンギング防止の為の溝加工を施しています。●テーブルサイズ…80×80mm●測定高…150mm●アーム長…64mm●重量…3.16kg●梱包サイズ:147×186×262●梱包重量2340g

商品コード：

4550061192061

型番…ALC-55●規格…55.0mm●適用品番…(旧)EA725MC-36、(旧)EA725MC-20B●梱包サイズ:75×122×14●梱包重量48g

商品コード：

4550061193785

型番…CDI-6●最小目盛…0.01mm●測定範囲…4～6mm●広範囲精度…10μm●内測用●梱包サイズ:241×131×41●梱包重量478g

商品コード：

4550061194706

型番…FHC-200●材質…本体：機械構造用炭素鋼（黒染め）、先端：超硬チップ●測定範囲…200mm●超硬チップ付●片パス●梱包サイズ:45×215×12●梱包重量92g

商品コード：

4550061196434

型番…CDI-6D●最小目盛…0.002mm●電源…CR2032×1個（付属）●測定範囲…4～6mm●広範囲精度…10μm●内測用●梱包サイズ:246×156×55●梱包重量648g

商品コード：

4550061196700

型番…CDI-10D●最小目盛…0.002mm●電源…CR2032×1個（付属）●替ロッド…EA725MC-101～109●測定範囲…6～10mm●広範囲精度…12μm●梱包サイズ:246×154×57●梱包重量626g

商品コード：

4550061196724

型番…HC-150●材質…冷間圧延鋼●端面からの寸法の移し取りに●測定範囲…150mm●並片パス●梱包サイズ:33×169×12●梱包重量46g

商品コード：

4550061197448

型番…IC-150●材質…冷間圧延鋼●溝及び内径寸法の移し取りに●測定範囲…150mm●並穴パス●梱包サイズ:166×34×13●梱包重量50g

商品コード：

4550061197462

型番…IC-200●材質…冷間圧延鋼●溝及び内径寸法の移し取りに●測定範囲…200mm●並穴パス●梱包サイズ:47×217×12●梱包重量60g

商品コード：

4550061197479

型番…CDI-18D●最小目盛…0.002mm●電源…CR2032×1個（付属）●替ロッド…EA725MC-110～118●替ワッシャー…EA725MC-70●測定範囲…10～18mm●広範囲精度…12μm●梱包サイズ:246×151×56●梱包重量792g

商品コード：

4550061197646

型番…OC-150●材質…冷間圧延鋼●丸棒の外径及び厚さ寸法等の移し取りに●測定範囲…150mm●並丸パス●梱包サイズ:78×166×12●梱包重量64g

商品コード：

4550061198414

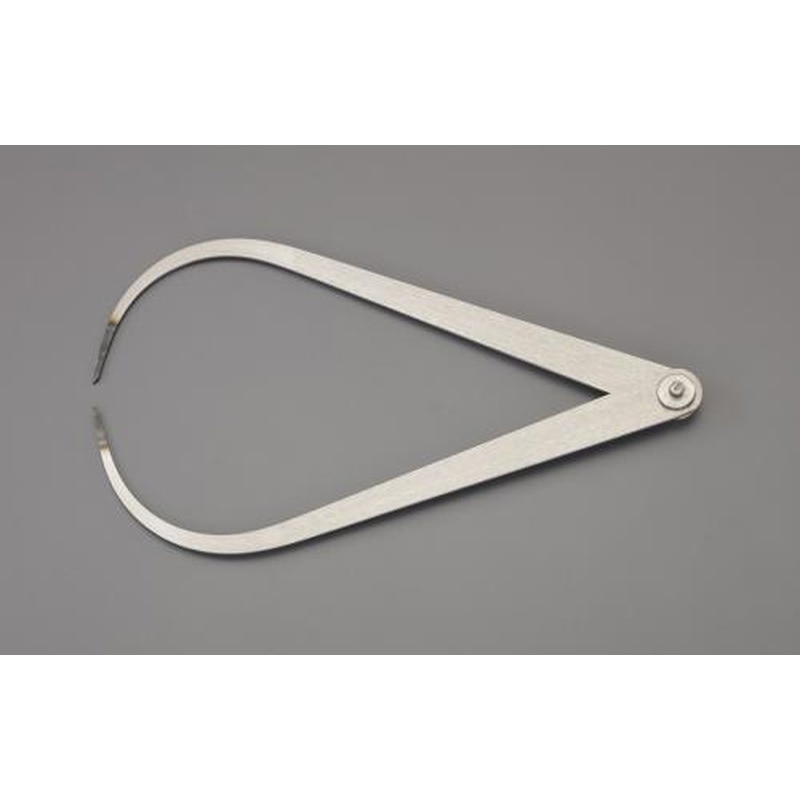

型番…OC-200●材質…冷間圧延鋼●丸棒の外径及び厚さ寸法等の移し取りに●測定範囲…200mm●並丸パス●梱包サイズ:95×220×21●梱包重量78g

商品コード：

4550061198421

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-10078SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ78mm●全長…375.5mm●ステム径…φ10mm●測定子長…108mm●重量…530g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～100mm●目盛仕様…0～100●戻り誤差…15μm●測定力…4.5N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:114×403×49●梱包重量680g

商品コード：

4550061278475

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WCDI-35D●目量…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-119～127●替ワッシャー…EA725MC-71、-72●測定範囲…18～35mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…2.0mmとび9本●換えワッシャ…0.5・1mm各1枚●重量…360g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:183×393×59●梱包重量968g

商品コード：

4550061278536

型番…WCDI-50D●最小目盛…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…450g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×392×57●梱包重量1108g

商品コード：

4550061278543
