冷凍機・空調機工事用部材

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/4”×1/4”●重量(g)…291●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:71×69×98●梱包重量289g

商品コード：

4518340024434

サイズ：

全長(mm)…68.2

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…3/8”×3/8”●重量(g)…298●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:68×68×98●梱包重量300g

商品コード：

4518340024441

サイズ：

全長(mm)…68.2

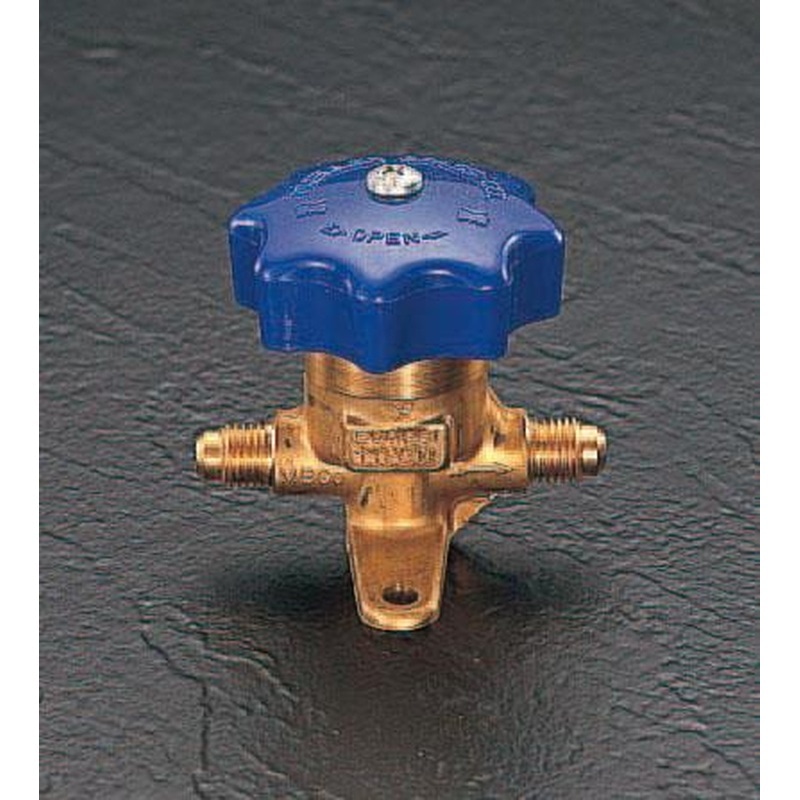

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/2”×1/2”●重量(g)…509●全長(mm)…88.1●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:84×85×93●梱包重量485g

商品コード：

4518340024458

サイズ：

全長(mm)…88.1

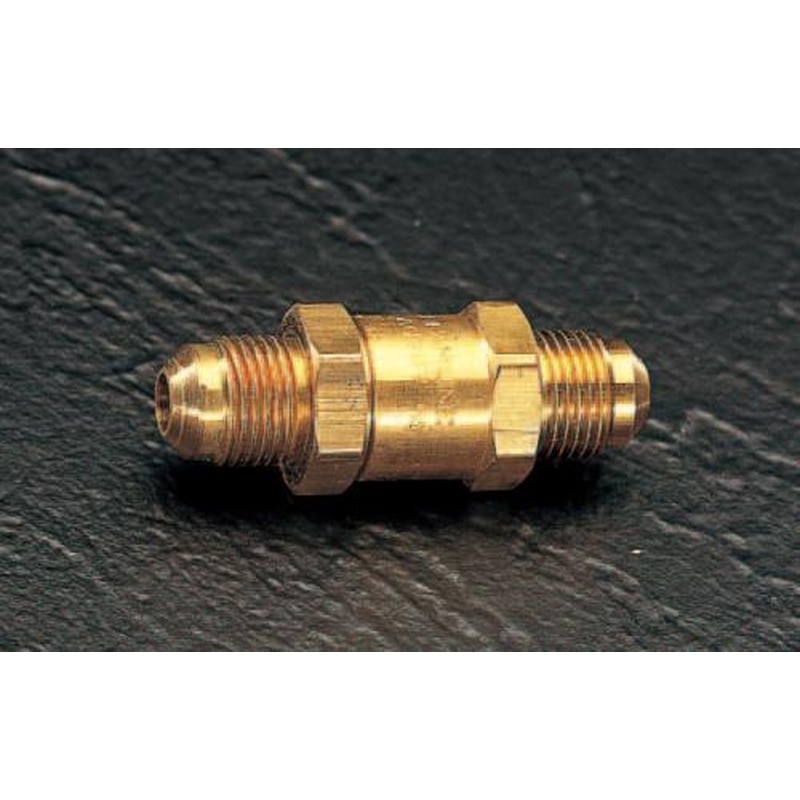

●全長…55.5mm●フレアーねじ…1/4”×1/4”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●ロー付けタイプ●梱包サイズ:27×27×68●梱包重量75g

商品コード：

4518340024465

サイズ：

●全長…55.5mm

●全長…61.1mm●フレアーねじ…3/8”×3/8”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●梱包サイズ:68×28×28●梱包重量93g

商品コード：

4518340024472

サイズ：

●全長…61.1mm

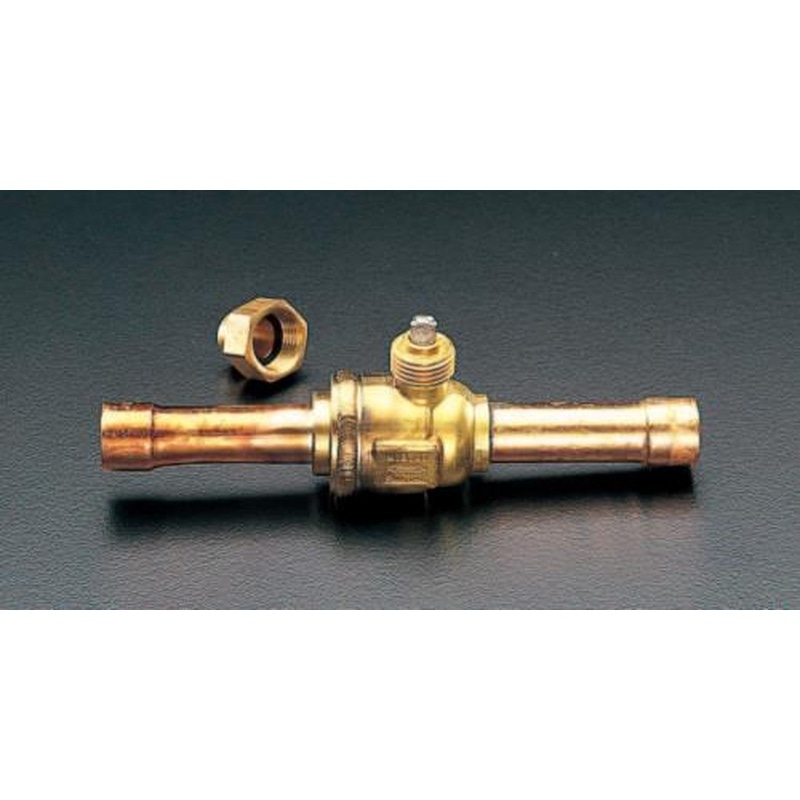

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●最大使用圧力…5.3MPa●接続…ロウ付●銅管…3/8”●全長…140mm●使用温度範囲…-40～149℃●ボールシール材はカーボン添加テフロン製です。強度とシール性が向上します。●1/4回転(90°)の操作で全開、全閉可能●【取り付け方法】①ロウ付け作業前に必ずバルブを全開の状態にして下さい。②シールキャップとガスケットを外して下さい。③バルブ内部の部品を熱のダメージから守るために、水で濡らした布などで包んで下さい。④両端を同時にロウ付けしないで下さい。一方をロウ付けした後、バルブ本体が手で触れることができるくらいまで充分濡れ布で冷却させた後、他方をロウ付けして下さい。⑤全体が充分冷却してから濡れ布を外して下さい。⑥一般的な銀ロウとフラックスを使用しロウ付を行なってください。（炎を直接バルブに当てないで下さい。）⑦ロウ付け作業中は、窒素ブローを行って下さい。●当製品は高圧、低圧配管の気体、液体の両方の冷媒管で使用できます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットにより2重に密閉します。●内部の圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流体の使用方向はボールバルブのボディー側面に矢印で示されています。●ステムの矢印を流れの方向に合わせると開いた状態に、流れの方向に直角にすると閉じた状態になります。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●梱包サイズ:75×40×167●梱包重量322g

商品コード：

4518340024564

サイズ：

●全長…140mm

●<セット内容>●(1/4”)…20個●(3/8”)…20個●(1/2”)…20個●(5/8”)…10個●(3/4”)…10個●ケースサイズ…300(W)×200(D)×62(H)mm●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去をしてください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。

商品コード：

4518340262010

●接続径(フレアー)…5/8×5/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…88mm●重量…480g●使用温度範囲…-40~149℃●3つの隔壁が完璧な密閉性と耐久性を保ちます｡●摩擦を最小限に､流れを最大限にするため､充分なサイズの穴があります｡●矢印の方向に流れる時の最大圧は35kg/cm､逆の場合は24kg/cm｡

商品コード：

4518340387997

●適合銅管…1/4●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…69mm●重量…270g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388000

●適合銅管…3/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…69mm●重量…220g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388017

●適合銅管…1/2●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…89mm●重量…480g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388024

●適合銅管…5/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…89mm●重量…530g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388031

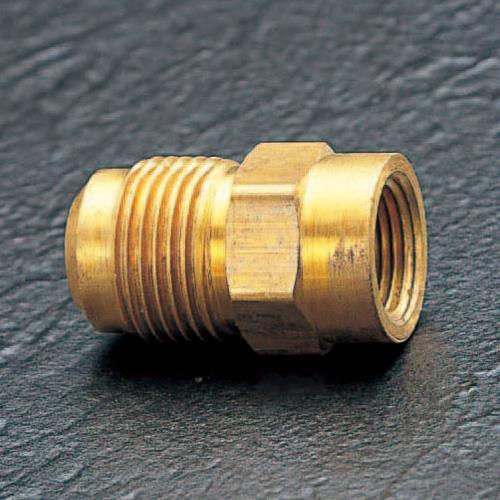

●オスねじ(フレアー)…1/4●メスねじ(NPT)…1/8●材質…真鍮●対辺…14.2mm●重量…約19g●入数…1個●推奨最大使用耐圧…700psi(約4.8Mpa)●真鍮でできており､漏出の可能性を無くしています｡●機械加工されており､漏れ防止を保証するために､操作､輸送､保管中のダメージに対して､耐性があります｡●内部はなめらかに仕上してあるので､流れに摩擦がなく､又､圧力が下がるのを防ぎます｡

商品コード：

4518340388048

●全長…2m●外径×肉厚…28.58×1.0mm●銅管の規格…C1220T●入数…1本●直管(1/2H)●空調・冷凍機の配管用に使用されています｡

商品コード：

4518340424616

●銅管サイズ…5/8×1/2●ナット対辺…29mm●入数…3個●材質…真鍮(C3604)●同径のユニオンから本製品のみで配管サイズを変更できます｡●複数の継手を組み合わせる手間を省き､接続箇所の数を減らすことができます｡●配管のサイズが急に変更になった場合など､緊急時の配管修理や接続に役立ちます｡●R32・R410A用です｡

商品コード：

4518340471771

●銅管サイズ…1/2×3/8●ナット対辺…26mm●入数…3個●材質…真鍮(C3604)●同径のユニオンから本製品のみで配管サイズを変更できます｡●複数の継手を組み合わせる手間を省き､接続箇所の数を減らすことができます｡●配管のサイズが急に変更になった場合など､緊急時の配管修理や接続に役立ちます｡●R32・R410A用です｡

商品コード：

4518340471788

●銅管サイズ…3/8×1/4●ナット対辺…22mm●入数…5個●材質…真鍮(C3604)●同径のユニオンから本製品のみで配管サイズを変更できます｡●複数の継手を組み合わせる手間を省き､接続箇所の数を減らすことができます｡●配管のサイズが急に変更になった場合など､緊急時の配管修理や接続に役立ちます｡

商品コード：

4518340471795

●銅管サイズ…5/16×1/4●ナット対辺…17mm●入数…5個●材質…真鍮(C3604)●同径のユニオンから本製品のみで配管サイズを変更できます｡●複数の継手を組み合わせる手間を省き､接続箇所の数を減らすことができます｡●配管のサイズが急に変更になった場合など､緊急時の配管修理や接続に役立ちます｡

商品コード：

4518340471801

●銅管サイズ…3/8×5/16●ナット対辺…22mm●入数…5個●材質…真鍮(C3604)●同径のユニオンから本製品のみで配管サイズを変更できます｡●複数の継手を組み合わせる手間を省き､接続箇所の数を減らすことができます｡●配管のサイズが急に変更になった場合など､緊急時の配管修理や接続に役立ちます｡

商品コード：

4518340471818

●取付ねじ…F1/4●銅管サイズ…1/4(6.35mm)●入数…2個●材質…真鍮(C3604)●ナット付

商品コード：

4518340471825

●取付ねじ…F1/2●銅管サイズ…3/8(9.52mm)●入数…2個●材質…真鍮(C3604)●ナット付

商品コード：

4518340471887

●取付ねじ…F1/2●銅管サイズ…1/2(12.7mm)●入数…2個●材質…真鍮(C3604)●ナット付

商品コード：

4518340471894

●銅管サイズ…1/4x1/2●ナット対辺…17×26mm●入数…2個●材質…真鍮(C3604)●室外機と室内機をつなぐ冷媒配管で､配管のサイズが異なる場合に使用されます｡●R32・R410対応

商品コード：

4518340471900

●銅管サイズ…1/4x5/8●ナット対辺…17×29mm●入数…2個●材質…真鍮(C3604)●室外機と室内機をつなぐ冷媒配管で､配管のサイズが異なる場合に使用されます｡●R32・R410対応

商品コード：

4518340471917

●銅管サイズ…3/8x5/8●ナット対辺…22×29mm●入数…2個●材質…真鍮(C3604)●室外機と室内機をつなぐ冷媒配管で､配管のサイズが異なる場合に使用されます｡●R32・R410対応

商品コード：

4518340471924

●銅管サイズ…3/8●ナット対辺…22mm●入数…5個●材質…真鍮(C3604)●3ヶ所に水抜き用の穴が開いており､これには配管内の冷媒と外気との温度差によって生じる結露水を外部に排出する機能があり､ねじ部の凍結による割れを防止します｡●冷凍・空調機器の配管接続部､特に室外機や寒冷地に設置される機器に

商品コード：

4518340471955

●銅管サイズ…1/4●ナット対辺…17mm●入数…5個●材質…真鍮(C3604)●3ヶ所に水抜き用の穴が開いており､これには配管内の冷媒と外気との温度差によって生じる結露水を外部に排出する機能があり､ねじ部の凍結による割れを防止します｡●冷凍・空調機器の配管接続部､特に室外機や寒冷地に設置される機器に

商品コード：

4518340471962

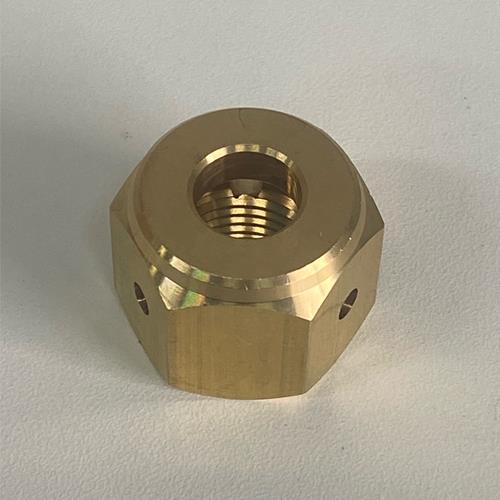

●銅管サイズ…1/2●ナット対辺…26mm●入数…5個●材質…真鍮(C3604)●3ヶ所に水抜き用の穴が開いており､これには配管内の冷媒と外気との温度差によって生じる結露水を外部に排出する機能があり､ねじ部の凍結による割れを防止します｡●冷凍・空調機器の配管接続部､特に室外機や寒冷地に設置される機器に●R32・R410A用です｡

商品コード：

4518340471979

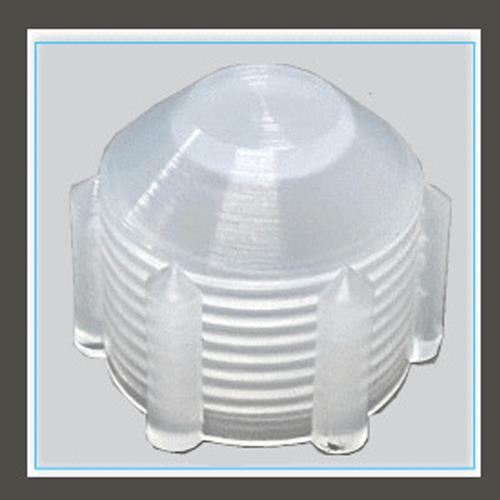

●フレアーねじ…1/4●入数…10個●材質…PP●移設作業や保管時にゴミの混入・傷を塞げます｡

商品コード：

4518340471993

●フレアーねじ…3/8●入数…10個●材質…PP●移設作業や保管時にゴミの混入・傷を塞げます｡

商品コード：

4518340472006

●フレアーねじ…1/2●入数…10個●材質…PP●移設作業や保管時にゴミの混入・傷を塞げます｡

商品コード：

4518340472013

●フレアーねじ…5/8●入数…10個●材質…PP●移設作業や保管時にゴミの混入・傷を塞げます｡

商品コード：

4518340472037

●フレアーサイズ…1/4●入数…10個●材質…C1220●エアコンや冷凍庫などの機器を取り外して保管する際に､冷媒が漏れないようにフレア接続口を密閉します｡●フレアナットに取付けて使用します｡

商品コード：

4518340472488

●フレアーサイズ…3/8●入数…10個●材質…C1220●エアコンや冷凍庫などの機器を取り外して保管する際に､冷媒が漏れないようにフレア接続口を密閉します｡●フレアナットに取付て使用します｡

商品コード：

4518340472495

●フレアーサイズ…1/2●入数…10個●材質…C1220●エアコンや冷凍庫などの機器を取り外して保管する際に､冷媒が漏れないようにフレア接続口を密閉します｡●フレアナットに取付て使用します｡

商品コード：

4518340472501

●フレアーサイズ…3/4●入数…10個●材質…C1220●エアコンや冷凍庫などの機器を取り外して保管する際に､冷媒が漏れないようにフレア接続口を密閉します｡●フレアナットに取付て使用します｡

商品コード：

4518340472518

●フレアーサイズ…5/8●入数…10個●材質…C1220●エアコンや冷凍庫などの機器を取り外して保管する際に､冷媒が漏れないようにフレア接続口を密閉します｡●フレアナットに取付て使用します｡

商品コード：

4518340472525

●ねじサイズ…5/16●銅管サイズ…1/4×60mm●入数…2本●材質…真鍮(C3604､C1220)●サービスポートのない機器に取付け､ガスの充填に使用します｡●新冷媒対応●ムシ付

商品コード：

4518340475038

●サイズ(mm)(外径×肉厚)…液管6.35mm×0.80mm・ガス管9.53mm×0.80mm●保温材サイズ(外径×肉厚)…液管:24×8mm・ガス管:26×8mm●全長…20m●材質…JISH3300C1220T●重量…10g●対応冷媒種別…3種最高圧力:4.80Mpa対応冷媒:4.80Mpa以下の高圧冷媒●エアコン用新冷媒の配管用途に使用します｡●液管側も保護し空気断熱効果で､結露防止シート､テープよりも確実に結露対策をすることができます｡●高断熱住宅向け隠蔽配管の結露問題を解決します｡●狭い場所での作業効率が上がります｡●ハウスメーカーの全館空調など､隠蔽配管に最適です｡

商品コード：

4518340475441

●サイズ(mm)(外径×肉厚)…液管6.35mm×0.80mm・ガス管9.53mm×0.80mm●全長…20m●材質…JISH3300C1220T●重量…11g●対応冷媒種別…3種最高圧力:4.80Mpa対応冷媒:4.80Mpa以下の高圧冷媒●エアコン用新冷媒の配管用途に使用します｡●液管側も保護し空気断熱効果で､結露防止シート､テープよりも確実に結露対策をすることができます｡●高断熱住宅向け隠蔽配管の結露問題を解決します｡●狭い場所での作業効率が上がります｡●保温材サイズ(外径×肉厚)…液管:28×10mm・ガス管:30×10mm●ハウスメーカーの全館空調など､隠蔽配管に最適です｡

商品コード：

4518340475458

●サイズ…12.7mm●入数…10個●重量…11g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475496

●サイズ…15.88mm●入数…10個●重量…20g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475502

●サイズ…22.22mm●入数…5個●重量…50g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475519

●サイズ…25.4mm●重量…55g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475526

●サイズ…28.58mm●重量…92g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475533

●サイズ…31.75mm●重量…92g●材質…銅●空調機の室内機と室外機を結ぶ冷媒配管に●90°エルボと比べて流体の抵抗が少ない為､スムーズな流れを確保できます｡

商品コード：

4518340475540

●サイズ…6.35mm●入数…10個●重量…3g●材質…銅

商品コード：

4518340475557

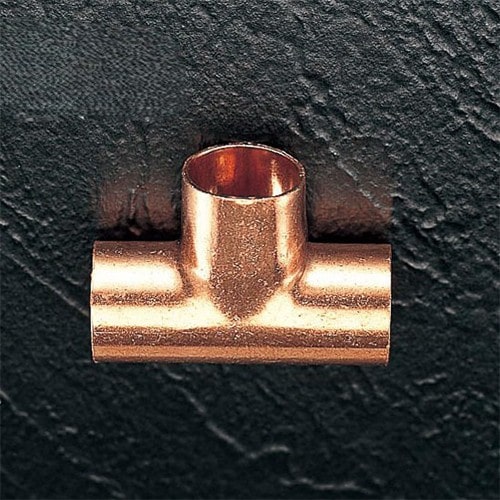

●適合銅管サイズ(外径)…1/4(6.35mm)●入数…10個●外径(mm)…6.35±0.03●材質…銅●重量(g)…10●1本の銅管から2方向に分岐させるために使用されます｡●複数の機器への配管接続や､複雑な配管ネットワークの構築が可能になります｡

商品コード：

4518340475564

●適合銅管サイズ(外径)…3/8(9.52mm)●入数…10個●外径(mm)…9.52±0.03●材質…銅●重量(g)…15●1本の銅管から2方向に分岐させるために使用されます｡●複数の機器への配管接続や､複雑な配管ネットワークの構築が可能になります｡

商品コード：

4518340475571

●適合銅管サイズ(外径)…3/4(19.05mm)●入数…5個●外径(mm)…19.05±0.03●材質…銅●重量(g)…67●1本の銅管から2方向に分岐させるために使用されます｡●複数の機器への配管接続や､複雑な配管ネットワークの構築が可能になります｡

商品コード：

4518340475588
