圧着ペンチ

型番…975110●ハンドル…プラスチックスリーブ●仕上げ…磨き●全長…190mm●能力…6P(9.65mm)：RJ11、RJ128P(11.68mm)：RJ45●重量…310g●電話ケーブルリボンの切断、皮むき、モジュール端子の圧着に。●6mm・12mm切断用カッターとケーブル分解用ナイフを装備しています。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。●ラチェット式で、完全に握り込んで解除。リリースノブでも途中解除します。●サブ画像1は前モデル（2006まで）●旧モデルと、新モデルで替刃の互換性はありません。替刃をご購入の際は、現在お持ちの本体が、新モデルなのか旧モデルなのかを、使用方法（添付のjpg資料）でご確認ください。(2013/04/161028)●梱包サイズ:71×217×25●梱包重量332g

商品コード：

4518340102767

サイズ：

●全長…190mm

型番…975112●ハンドル…プラスチックスリーブ●仕上げ…磨き●全長…200mm●能力…4P(7.65mm)：RJ106P(9.65mm)：RJ11、RJ128P(11.68mm)：RJ45●重量…535g●電話ケーブルリボンの切断、皮むき、モジュラ―端子の圧着に。●6mm・12mm切断用カッターとケーブル分解用ナイフを装備しています。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。●ラチェット式で、完全に握り込んで解除。リリースノブでも途中解除します。●梱包サイズ:72×25×216●梱包重量564g

商品コード：

4518340102774

サイズ：

●全長…200mm

●メーカー…Wera●型番…008101●商品名…338●全長…162mm●軸長…81mm●刃幅×刃厚…(-)2.5×0.4mm●ハンドル長…81mm●先端がベント形状のためストレートタイプでは届かない端子台にもアクセスが可能｡●先端のブレードがスプリング式クランプを固定するため両手で作業ができます｡●最大1.5m㎡の断面積を持つ導体のばね端子に適しています｡●ハンドルは手にぴったりとフィットし､手にかかる負担を軽減するようデザインされています｡●六角形の転がり防止機能により､作業場で転がるのを防ぎます｡

商品コード：

4518340378025

●メーカー…Wera●型番…008102●商品名…338●全長…162mm●軸長…81mm●刃幅×刃厚…(-)3.5×0.6mm●ハンドル長…81mm●先端がベント形状のためストレートタイプでは届かない端子台にもアクセスが可能｡●先端のブレードがスプリング式クランプを固定するため両手で作業ができます｡●最大2.5~4.0m㎡の断面積を持つ導体のばね端子に適しています｡●ハンドルは手にぴったりとフィットし､手にかかる負担を軽減するようデザインされています｡●六角形の転がり防止機能により､作業場で転がるのを防ぎます｡

商品コード：

4518340378070

型番…9771180●圧着範囲…0.25～0.35・0.75・1.0・1.5・2.5・4.0・6.0・10.0・16.0m㎡●全長…180mm●ハンドル…プラスチックコーティング●仕上げ…磨き●梱包サイズ:65×210×15●梱包重量206g

商品コード：

4518340547858

型番…9721215●圧着範囲…0.75～1.5、1.5～2.5、2.5～6m㎡(AWG：18～16、16～14、14～20)●全長…215mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●刃材質…強化特殊鋼●重量…235g●ビスカッター付●絶縁被覆付圧着端子、スリーブ用●ねじ径M2.6、3.0、3.5、4.0、5.0の銅・真鍮製のねじを切断できる穴が開いています。●ケーブルの切断、ワイヤーの皮むき、端子の圧着が行えます。●梱包サイズ:96×260×25●梱包重量296g

商品コード：

4518340547872

型番…9721215B●対応端子…差込端子用(6.3mm幅)●圧着範囲…0.5～1.5、1.5～2.5m㎡ISOL：絶縁被覆部分の圧着用(AWG：20～16、16～14)●全長…215mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●刃材質…強化特殊鋼●重量…240g●ケーブルの切断、ワイヤーの皮むき、端子の圧着が行えます。●ねじ径M2.6、3.0、3.5、4.0、5.0の銅・真鍮製のねじを切断できる穴が開いています。●ビスカッター付●梱包サイズ:95×270×25●梱包重量294g

商品コード：

4518340547889

型番…9721215C●対応端子…裸端子●圧着範囲…0.5～1.5、1.5～2.5、2.5～6m㎡(AWG：20～16、16～14、14～10)●全長…215mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●刃材質…強化特殊鋼●重量…225g●ケーブルの切断、ワイヤーの皮むき、端子の圧着が行えます。●ねじ径M2.6、3.0、3.5、4.0、5.0の銅・真鍮製のねじを切断できる穴が開いています。●ビスカッター付●梱包サイズ:96×300×28●梱包重量288g

商品コード：

4518340547896

型番…975204●対応端子…差込端子●圧着範囲…端子幅2.8mm：0.1～0.25、0.5～1m㎡端子幅4.8mm：0.5～1、1.5～2.5m㎡●全長…250mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●重量…562g●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。重量…535g(2010/8/10/0993)●梱包サイズ:102×262×28●梱包重量620g

商品コード：

4518340547995

型番…975208●対応端子…フェルール端子用スリーブ●圧着範囲…0.25～0.75、1～1.5、2.5、4、6m㎡●全長…250mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●重量…565g●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:102×264×28●梱包重量617g

商品コード：

4518340548022

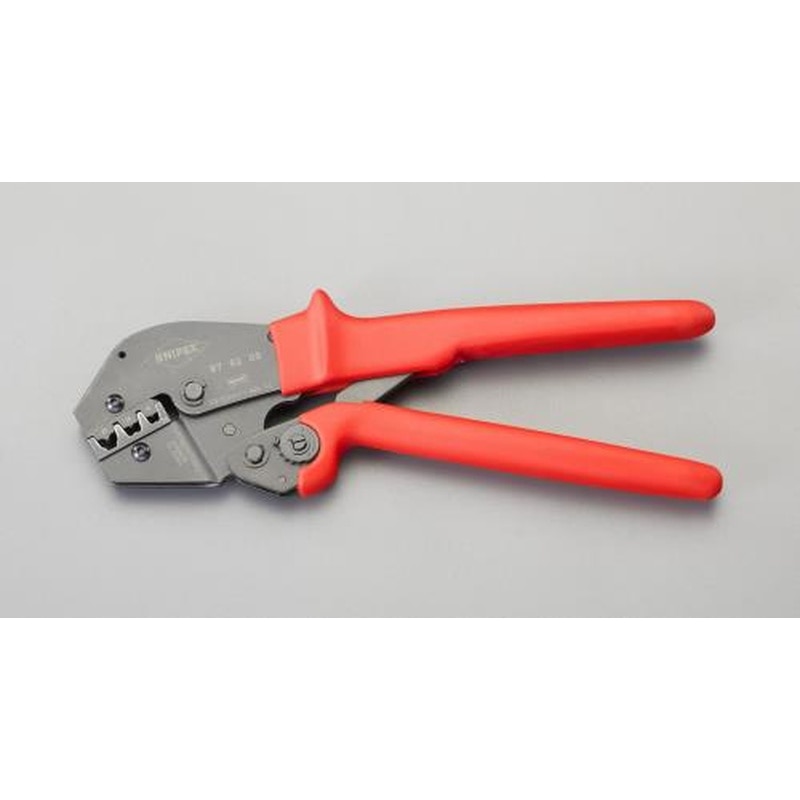

型番…975209●対応端子…フェルール端子用スリーブ●圧着範囲…10・16・25m㎡●全長…250mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●重量…571g●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:102×264×28●梱包重量621g

商品コード：

4518340548039

裸圧着端子・スリーブ用●圧着範囲(m㎡)…0.5・1.25・2.0・3.5●全長(mm)…175●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745476989

型番…690001●全長…120mm●ソーラーパネルの接続に使用される、MC4コネクタ専用工具です。●対応コネクタ…MC4●梱包サイズ:120×19×190●梱包重量42g

商品コード：

4548745726701

型番…70822630●EA580KE-22用替刃●梱包サイズ：50×18×84●梱包重量55g

商品コード：

4548745726749

●全長…197mm●重量…340g●ハンドル材質…プラスチック●対応コネクタ…RJ10･RJ11･RJ12･RJ22･RJ45●対応ケーブル…4P(7.65mm)、6P(9.65mm)、8P(11.68mm)、UTP、STP●用途…電話ケーブルリボンの切断、皮むき、モジュラー端子の圧着に。●カッター付●梱包サイズ:105×265×27●梱包重量379g

商品コード：

4548745747577

型番…975912●重量…5g●EA538KM-3、-5用替刃●梱包サイズ:55×2×85●梱包重量5g

商品コード：

4548745879445

〈セット内容〉…2本組セット・EA538JM（圧着ペンチ(リングスリーブ用)）・EA538JA（圧着ペンチ(裸端子用)）・小物袋付(合皮製340×120mm)●リングスリーブ用…・圧着範囲：特小（1.6×2）・小・中・大・全長：242mm●裸圧着端子用…・圧着範囲：1.25・2・5.5m㎡・全長：176mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●小物袋は予告無く色や材質を変更する事がございます。●梱包サイズ:133×362×41●梱包重量738g

商品コード：

4550061616574

●圧着範囲(m㎡)…0.5・1.25・2・5.5●全長(mm)…260●重量(g)…560●防水形圧着端子(SR)、防水形圧着接続子(SB)専用●梱包サイズ:123×341×32●梱包重量680g

商品コード：

4550061701720

●適合端子…SQCE-2HP・5HP●全長(mm)…240●重量(g)…430●防災用●耐熱型閉端接続子(SQ)専用●EA538MC-11・12用●梱包サイズ:112×315×22●梱包重量478g

商品コード：

4550061702475

●絶縁端子・裸端子の圧着やボルト・ネジの切断、コードの切断、被覆コードの皮剥が本品1丁でできる多機能ペンチです。●破線部は形状力学に基づくラウンドスタイルでゆがみを防止できる仕様になっています。●自動車整備やメンテナンス、電気工作・工事に最適です。●形状力学に基づくラウンドスタイルで破線部は形状力学に基づくラウンドスタイルでゆがみを防止できる仕様になっています。●軽量で弾性のあるエラストマー製のゴムグリップは、手にしっかりとなじみやすい仕様となっています。●自動車の整備、工場のメンテナンスその他、家電機器や工作・各種ホビーに。●全長(mm)：290●切断能力(mm)鉄線：φ1.0●切断能力(mm)銅線：φ1.8●コードの切断：鉄線φ1.0、銅線Φ1.8●絶縁端子の圧着：1.25、2.0、5.5mm●ボルト・ネジの切断：M2.6、M3、M3.5、M4、M5●裸端子の圧着：1.25、2.0、5.5mm●被覆コードの皮剥：0.75、 0.9、 1.25、 2.0、 3.5、 5.5mm●エラストマーグリップ仕様●材質：ハイカーボンスチール (S50C)●焼入：HRC50°±2●表面処理：電着塗装●グリップ：エラストマーグリップ(TPR)●感電の恐れがありますので、電気が流れている線には絶対に使用しないでください。●ステンレス製や硬いネジなどの切断はしないでください。●圧着する際、極端に細いコードは確実に圧着できない場合がありますので注意して作業してください。●本工具は自動車や各種ホビーに使用する簡易工具です。●屋内配線などの重要な圧着には使用しないでください。

商品コード：

2500204940440

サイズ：

●全長：２９０ｍｍ

型番…MH-22●対応端子…裸圧着端子・スリーブ用●圧着範囲（m㎡）…5.5・8・14・22●全長…330mm●ハンドル材質…スチール●刃材質…特殊鋼●重量…680g●JIS適合品●JISマーク付なので、官公庁指定工事に使用可能●梱包サイズ:120×395×23●梱包重量760g

商品コード：

4548745905908

型番…MHK-60●対応端子…裸圧着端子・スリーブ用●圧着範囲（m㎡）…22・38・60●全長…630mm●ハンドル材質…スチール●刃材質…特殊鋼●重量…1,990g●JIS適合品●JISマーク付なので、官公庁指定工事に使用可能●成形確認機構内蔵で、適正な圧着ができるまでダイスが開きません。●梱包サイズ:240×650×55●梱包重量2300g

商品コード：

4548745905915

●ロングハンドルで力が入りやすく効率の良い作業が行えます。●裸圧着端子用●圧着範囲…70～150m㎡●全長…978mm●重量…4.8kg●梱包サイズ:175×715×50●梱包重量5180g

商品コード：

4550061165171

●圧着範囲…0.5-2.5m㎡●全長…195mm●裸圧着端子用●軽い力で確実な圧着作業が行えます。●0.5～1.5m㎡は、Aにて圧着加工、1.5～2.5m㎡は、Bにて圧着加工（サブ画像をご参照ください）●梱包サイズ:100×253×21●梱包重量264g

商品コード：

4550061190296

●軽い力で確実な圧着作業が行えます。●裸圧着端子用●圧着範囲…1.25-5.5m㎡●全長…195mm●梱包サイズ:99×251×22●梱包重量270g

商品コード：

4550061190302

●軽い力で確実な圧着作業が行えます。●裸圧着端子用●圧着範囲…0.5-5.5m㎡●全長…195mm●梱包サイズ:100×251×23●梱包重量266g

商品コード：

4550061190319

型番…PAD-20●圧着範囲(m㎡)…1.25、2.0、5.5、8.0●全長(mm)…215●裸端子用●梱包サイズ:109×259×28●梱包重量568g

商品コード：

4550061327524

型番…PAD-21●圧着範囲(m㎡)…1.25、2.0、5.5●全長(mm)…215●絶縁端子用●梱包サイズ:110×261×28●梱包重量568g

商品コード：

4550061327531

型番…9732240●全長…240mm●圧着範囲…0.5～6.0m㎡●重量(g)…300●材質…ヘッド仕上げ：磨き・黒表面処理ハンドル仕様：コンフォート●裸圧着端子、絶縁被覆付圧着端子用●ワイヤーストリッパー…0.75・1.0・1.5・2.5・4.0・6.0m㎡●ビスカッター付●AWG(AmericanWireGauge)…20～10●梱包サイズ:83×302×37●梱包重量306g

商品コード：

4550061327555

型番…974020SB●全長(mm)…175●対応端子…F・BNC・RCA●適用同軸ケーブル…RG59・6・11●重量(g)…430●調節ねじにより様々な長さのコネクタに対応しています。●梱包サイズ:106×265×31●梱包重量452g

商品コード：

4550061327579

型番…6240313●適合端子…裸圧着スリーブ、スプライス端子●圧着範囲(m㎡)…1.5･2.5･4.0･6.0･10.0●全長(mm)…250●梱包サイズ:99×258×31●梱包重量618g

商品コード：

4550061327586

型番…6240323●圧着範囲(m㎡)…0.5-1.0･1.5-2.5･4.0-6.0･10.0●全長(mm)…200●裸端子用●梱包サイズ:155×440×41●梱包重量604g

商品コード：

4550061327593

型番…6240603●圧着範囲(m㎡)…0.5-1.01.5-2.54.0-6.0●全長(mm)…200●絶縁端子用●梱包サイズ:149×425×37●梱包重量608g

商品コード：

4550061327616

型番…6240803●対応コネクタ…RJ45RJ11RJ12RJ10RJ9●能力…8P6P4P●全長(mm)…200●レバーの力を圧着に効率よく伝達します。●梱包サイズ:188×451×37●梱包重量618g

商品コード：

4550061327647

●圧着範囲(m㎡)…1.25・2.0●全長(mm)…180●重量(g)…250●材質…ハンドルグリップ：TPE●防水形差込ピン端子、防水形スリーブ専用●梱包サイズ:91×230×22●梱包重量276g

商品コード：

4550061551240

型番…M200A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…225●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストリッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…235g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●裸圧着端子・スリーブ用●特殊鋼（総焼入れ）製●梱包サイズ:86×293×15●梱包重量268g

商品コード：

4550061660423

型番…M400A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…235●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…285g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●絶縁端子・裸圧着端子・スリーブ用●梱包サイズ:87×293×18●梱包重量316g

商品コード：

4550061660430

型番…M600A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…235●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストリッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…290g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●オープンバレル(連鎖形)端子、裸圧着端子・スリーブ用●梱包サイズ:85×293×15●梱包重量322g

商品コード：

4550061660447

●対応コネクタ…RJ-11・RJ-45●能力…4P・8P●全長(mm)…約180●材質…ABS樹脂●RoHS対応品●電話ケーブルリボンの切断、皮むき、モジュラー端子の圧着が可能●梱包サイズ:143×300×28●梱包重量198g

商品コード：

4550061691045

●全長(mm)…240●圧着範囲(m㎡)…1.25・2●裸圧着端子(FT形)専用●梱包サイズ:111×315×22●梱包重量464g

商品コード：

4550061889268

●メーカー…ESCOオリジナル●圧着範囲…0.3・0.5・1.25・2・5.5m㎡●用途…機器類や屋内配線に使用する電線と端子の圧着作業に●電線抱合容量…0.3・0.5:0.2~0.5m㎡1.25:0.25~1.65m㎡2:1.04~2.63m㎡5.5:2.63~6.64m㎡●圧着マーク…0.3・0.5m㎡:01.25m㎡:12m㎡:25.5m㎡:5●全長…250mm●重量…435g●材質…スチール製●絶縁被覆付圧着端子・スリーブ用●圧着マークがくっきり付きます｡●コンパクトサイズ､端子仮押さえ機能付●<使用方法>・ハンドルに力を加え､成形確認機構(内蔵)を解除し､ハンドルを開きます｡・端子またはスリーブを適合したサイズのメス歯型部に接合部を上に向けてセットしてください｡・所定の長さに被覆剥ぎした電線を端子又はスリーブに挿入します｡・成形確認機構が解除されハンドルが自力で開くまで荷重を加えます｡・ハンドルを開き､圧着した端子またスリーブを取り出します｡

商品コード：

4518340408104

●メーカー…KNIPEX(クニペックス)●型番…9762145A●対応端子…フェルール用●圧着範囲…0.25~0.5､0.75~1.0､1.5､2.5m㎡●AWG(AmericanWireGauge)…23~13●全長…145mm●重量…170g●ハンドル…コンフォート●仕上げ…磨き●台形の型でかしめることにより信頼性の高い圧着が得られます｡

商品コード：

4518340411982

型番…※ESCOオリジナルセット品●<セット内容>…3本セット(工具袋付)●絶縁端子用…対応端子：絶縁端子圧着範囲：0.75～1.5、1.5～2.5、2.5～6.0m㎡●差込端子用…対応端子：差込端子(6.3mm幅)圧着範囲：0.5～1.5、1.5～2.5m㎡(ISOL：絶縁被覆部用)●裸端子用…対応端子：裸端子圧着端子：0.5～1.5、1.5～2.5、2.5～6.0m㎡●全長…215mm●ビスカッター付●ハンドル…プラスチックスリーブ●仕上げ…磨き●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:300×120×50●梱包重量938g

商品コード：

4518340500051

〈セット内容〉…3本組●裸端子用…圧着範囲：1.25・2.0・5.5m㎡全長：176mmJIS適合品●絶縁閉端接続子用…圧着範囲：CE-1・-2・-5全長：182mm●リングスリーブ用…圧着範囲：特小・小・中全長：181mmJIS適合品●裸端子、リングスリーブ用のペンチはJIS適合品の為、官公庁指定工事に使用可能。●工具袋付●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:290×113×50●梱包重量799g

商品コード：

4518340500297

〈セット内容〉…2本組●裸端子用…圧着範囲：1.25・2.0・5.5・8.0m㎡全長：235mmJIS適合品●絶縁閉端接続子用…圧着範囲：CE-1・-2・-5・-8全長：244mm●裸端子用のペンチはJIS適合品の為、官公庁指定工事に使用可能。●工具袋付●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:290×113×40●梱包重量858g

商品コード：

4518340500341

型番…6101853●全長…180mm●磨き仕上げ●バネ付【A】圧着形状：四角【B】切替レバーによって圧着範囲を変更できます。(0.08～10mm2・10～16mm2)●圧着範囲…0.08～16.0mm2●梱包サイズ:111×247×45●梱包重量508g

商品コード：

4518340537750

●圧着範囲(m㎡)…MC4プラグ:2.5・4・6フェルール端子:0.25~6.0差込端子:0.25~2.5●全長(mm)…208●重量…378g●MC4プラグ､フェルール端子､絶縁ケーブル端子用●ラチェット機構により､精密で繰り返し可能な作業ができます｡●滑り止めグリップハンドル●必要に応じて調整可能な圧着力により､長寿命を保証●落下防止ストラップ取付穴付●高い圧着品質を実現する精密な偏芯設定

商品コード：

4518340538900

●圧着範囲(m㎡)…MC4プラグ:2.5・4・6フェルール端子:0.25~6.0差込端子:0.5~6.0●全長(mm)…239●重量…534g●MC4プラグ､フェルール端子､絶縁ケーブル端子用●ラチェット機構により､精密で繰り返し可能な作業ができます｡●滑り止めグリップハンドル●必要に応じて調整可能な圧着力により､長寿命を保証●落下防止ストラップ取付穴付●高い圧着品質を実現する精密な偏芯設定

商品コード：

4518340538917

●裸圧着端子及びスリーブ用●重量…3.3kg●圧着範囲(m㎡)…裸端子：8・14・22・38●全長…575mm●材質…ヘッド部分：鉄鋳物ハンドル等：スチール●ダイスを回転させ圧着範囲の調整を行います。●梱包サイズ:140×600×50●梱包重量3300g

商品コード：

4518340775732

●裸圧着端子及びスリーブ用●重量…3.3kg●圧着範囲(m㎡)…裸端子：14・22・38・60●全長…575mm●材質…ヘッド部分：鉄鋳物ハンドル等：スチール●ダイスを回転させ圧着範囲の調整を行います。●梱包サイズ:139×600×43●梱包重量3240g

商品コード：

4518340775749
