プランジャー（メカニカル部品）

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～16●ねじ寸法：M10×1.50●ストローク(mm)：2.5●全長(mm)：19●センターピン径(mm)：4.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710037

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：14～26●ねじ寸法：M12×1.75●ストローク(mm)：3.5●全長(mm)：22●センターピン径(mm)：6.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710044

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：22～50●ねじ寸法：M16×2.00●ストローク(mm)：4.5●全長(mm)：24●センターピン径(mm)：8.5●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710051

●全長が短く狭いスペースに取り付け可能です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～15●ねじ寸法：M8×1.25●ストローク(mm)：2.0●全長(mm)：16●センターピン径(mm)：4.0●耐熱温度(℃)：100●本体:スチール●センターピン:スチール

商品コード：

2500203710068

●PG・グリッパー(アジャストタイプ)●本体：SCM440 焼入焼戻 黒染め●チップ：超硬 HRC72●北海道・沖縄運賃1500円

商品コード：

2500204594193

●面で力を受けますので､ワークが軟質な場合や､締め付け力が掛かる場合､角度がある場合などに使用できます｡●相手側が傷を嫌う場合､角度のある場合に最適です｡●面での支持。●全長(mm):35●ねじ寸法:M16×2.00●六角二面幅(mm):8.0●ボール突き出し量(mm):1.0●ポール径(mm):12.0●半球タイプ●本体:スチール●ボール:スチール●ばねは内蔵されておらず、ボールはへこみません。

商品コード：

2500205201175

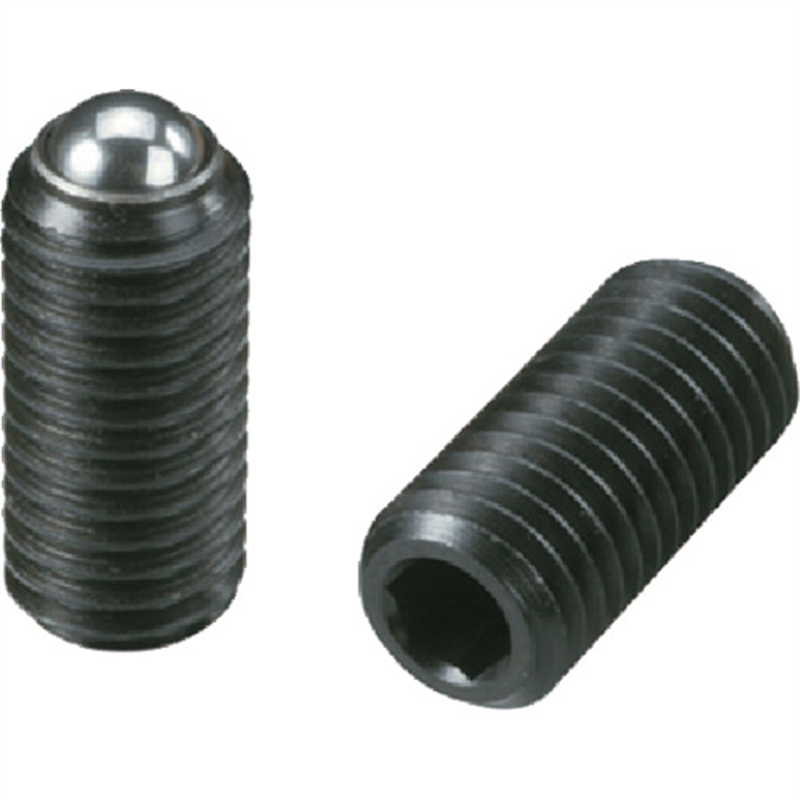

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):20.0~35.0●ストローク(mm):2.0●ポール径(mm):6.0●ねじ径:M10×1.5●本体寸法(mm)長さ:23●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201427

●荷重(N):20.0~35.0●ストローク(mm):2.0●ポール径(mm):6.0●本体寸法(mm)長さ:35●ねじ径:M10×1.5

商品コード：

2500205201434

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):30.0~55.0●ストローク(mm):2.5●ポール径(mm):8.0●本体寸法(mm)長さ:26●ねじ径:M12×1.75●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201441

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):65.0~125.0●ストローク(mm):3.5●ポール径(mm):10.0●本体寸法(mm)長さ:33●ねじ径:M16×2.0●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201458

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):1.5~3.0●ストローク(mm):0.5●ポール径(mm):1.5●ねじ径:M3×0.5●本体寸法(mm)長さ:9●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201472

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):4.0~10.0●ストローク(mm):0.8●ポール径(mm):2.5●ねじ径:M4×0.7●本体寸法(mm)長さ:10●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201489

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●荷重(N):6.0~11.0●ストローク(mm):0.9●ポール径(mm):3.0●ねじ径:M5×0.8●本体寸法(mm)長さ:14●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60

商品コード：

2500205201496

●荷重(N):6.0~11.0●ストローク(mm):0.9●ポール径(mm):3.0●本体寸法(mm)長さ:20●ねじ径:M5×0.8

商品コード：

2500205201502

●荷重(N):9.0~13.0●ストローク(mm):1.0●ポール径(mm):3.5●ねじ径:M6×1.0●本体寸法(mm)長さ:25

商品コード：

2500205201519

●ノブの操作でノーズがストロークし､位置決めします｡●ノブを引いた状態で90ﾟ回転するとノーズが引っ込んだ状態でロック(固定)できます｡●インデックスプランジャー●本体:SUS303●ノブ:ポリアミド つや消しブラック●コイルバネ:SUS302WPA●ノーズ:SUS420 HRC53~55●インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

商品コード：

2500205690337

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690344

●ノブの操作でノーズがストロークし､位置決めします｡●インデックスプランジャー●本体:SUM22L 黒染め●ノブ:ポリアミド つや消しブラック●コイルバネ:SWPA●ノーズ:SUM22L HRC58~62

商品コード：

2500205690351

●インデックスプランジャー

商品コード：

2500205690368

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824916

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824923

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824947

●ワークを傷付けないウレタンパッド付きです｡(接着剤にて固定)●ウレタンスクリュー●本体:SCM435 黒染め HRC33~39●パッド:ポリウレタン ショアA90 オレンジ

商品コード：

2500205824954

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：3～7●ストローク(mm)：0.7●全長(mm)：5●ポール径(mm)：3.0●外径(mm)：4●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540858

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：4～7●ストローク(mm)：1.0●全長(mm)：6●ポール径(mm)：4.0●外径(mm)：5●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540872

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.5●全長(mm)：7●ポール径(mm)：5.0●外径(mm)：6●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540919

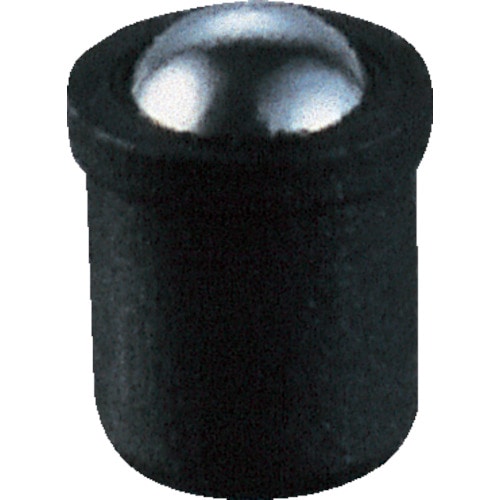

●はめ込みタイプのプランジャーです。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～12●ストローク(mm)：1.8●全長(mm)：9●ポール径(mm)：6.5●外径(mm)：8●耐熱温度：90℃●本体:ポリアセタール(POM)●ボール:ステンレス(SUS420)

商品コード：

2500201540957

●はめ込みタイプのプランジャーです。●エンプラケースプランジャー●本体：ポリアセタール ブラック●コイルバネ：SUS302WPA●ボール：ポリアセタール●抜けの恐れがある場合は接着剤等にて固定してください。

商品コード：

2500201541008

●エンプラインデックスプランジャー

商品コード：

2500201560122

●全長が短く狭いスペースに取り付け可能です。●ロングロックが緩み防止になります。●ショートプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●センターピン：SUM22LHRC56～60●ロングロック：ポリアミド

商品コード：

2500202136487

●全長が短く狭いスペースに取り付け可能です。●ロングロックが緩み防止になります。●ショートプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●センターピン：SUM22LHRC56～60●ロングロック：ポリアミド

商品コード：

2500202136494

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：8●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ●ねじ： 熱処理鋼

商品コード：

2500200347571

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l1(mm)：12●耐荷重(kN)：4.5(静荷重時)●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347588

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：10.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347595

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：12.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347601

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：16.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347618

●完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20.8●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l1(mm)：20.8●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●ボール: 軸受鋼、焼入れ ●ねじ： 熱処理鋼

商品コード：

2500200347625

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：25.8●外径d1(mm)：M6×0.5●全長l1(mm)：25.8●耐荷重(kN)：9(静荷重時)●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ：熱処理鋼、1200±100N／mm2

商品コード：

2500200347632

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.2●外径d1(mm)：M8×1●全長l1(mm)：11.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347649

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：21.2●外径d1(mm)：M8×1●全長l1(mm)：21.2●耐荷重max.(静荷重時kN)：15●完全ボール●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347656

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：7.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：7.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ●ねじ: 熱処理鋼

商品コード：

2500200347663

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：11.5●六角二面幅(mm)：2.5●ポール径(mm)：3.0●外径d1(mm)：M5×0.5●全長l2(mm)：11.5●耐荷重max.(静荷重時kN)：4.5●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347670

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：10●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347687

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：12●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：12●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347694

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：16●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：16●耐荷重(kN)：9(静荷重時)●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347700

●平面ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。●平面ボール● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20●六角二面幅(mm)：3.0●ポール径(mm)：4.0●外径d1(mm)：M6×0.5●全長l2(mm)：20●耐荷重max.(静荷重時kN)：9●六角穴付●最高使用温度：250℃●最大揺動角度：9°（コンタクト面）●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼

商品コード：

2500200347717

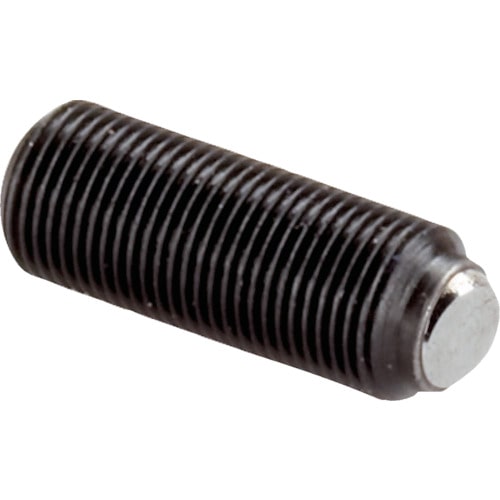

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：25●外径d1(mm)：M6×0.5●全長l2(mm)：25●耐荷重max.(静荷重時kN)：9●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347724

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：10●外径d1(mm)：M8×1●全長l2(mm)：10●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347731

●ヘッド無し、面取りボール付セッティングスクリューです。●可動ボールの平面部が常にワークとの面接触を保ちます。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●全長(mm)：20●外径d1(mm)：M8×1●全長l2(mm)：20●耐荷重max.(静荷重時kN)：15●平面ボール●セレーション無し●ボール: 軸受鋼、焼入れ ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200347748

●ヘッド無し、完全ボール付セッティングスクリューです。●細目ネジなので、細かい調整が可能です。● ●ワークに対して垂直でない場合でも固定、締め付け、サポートなどに。●荷重(N)：4500●ねじ寸法：M5x0.5●全長(mm)：8●六角二面幅(mm)：2.5●ポール径(mm)：3●外径d1(mm)：M5×0.5●全長l1(mm)：8●耐荷重max.(静荷重時kN)：4.5●完全ボール●ボール: ステンレス鋼、焼入れ ●ねじ: ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200347755
