プランジャー（メカニカル部品）

●インデックスプランジャー

商品コード：

2500202089356

●全長が短く狭いスペースに取り付け可能です。●ロングロックが緩み防止になります。●ショートプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●センターピン：SUM22LHRC56～60●ロングロック：ポリアミド

商品コード：

2500202136487

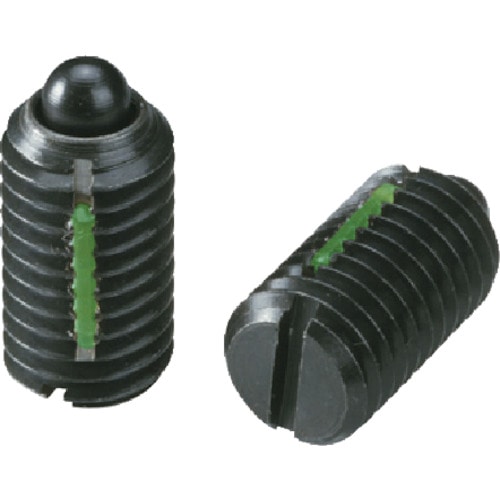

●全長が短く狭いスペースに取り付け可能です。●ロングロックが緩み防止になります。●ショートプランジャー●本体：SUM22L黒染め●コイルバネ：SWPA●センターピン：SUM22LHRC56～60●ロングロック：ポリアミド

商品コード：

2500202136494

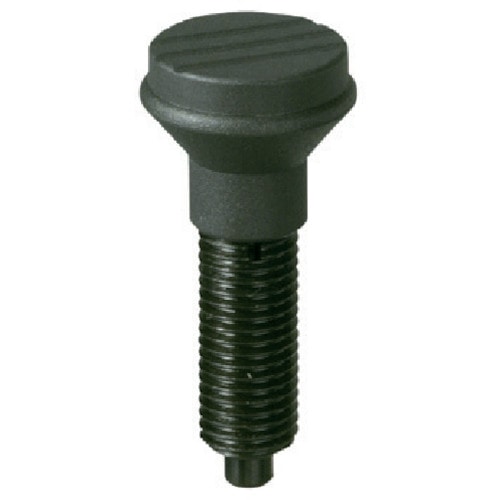

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805857

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L黒染め●ノブ：ポリアミドつや消しブラック●コイルバネ：SWPA●ノーズ：SUM22LHRC58～62

商品コード：

2500202805871

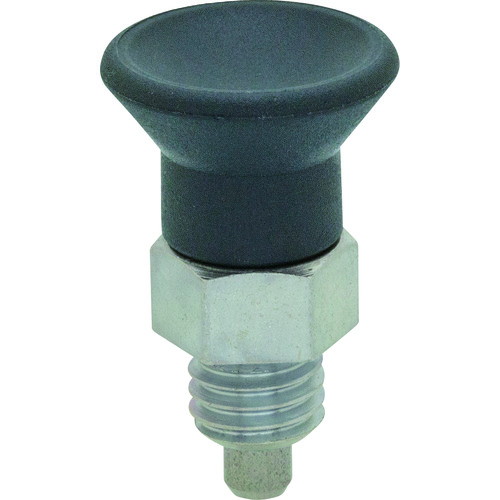

●インデックスプランジャー(ショートタイプ)

商品コード：

2500204562420

●インデックスプランジャー(ショートタイプ、ノーズロック型)

商品コード：

2500204562437

●ノブの操作でノーズがストロークし、位置決めします。●インデックスプランジャー●本体：SUM22L 黒染め●ノブ：ポリアミド つや消しブラック●コイルバネ：SWPA●ノーズ：SUM22L HRC58～62●北海道・沖縄運賃1500円

商品コード：

2500204562444

●エンプラインデックスプランジャー

商品コード：

2500205448983

●ネジ部本体にスプリングを内蔵し､押し圧によってボールをストロークし位置決めします｡●ロングロックが緩み防止になります｡●荷重(N):28.0~40.0●ストローク(mm):1.0●ポール径(mm):3.5●ねじ径:M6×1.00●本体寸法(mm)長さ:14●本体:SUM22L 黒染め●コイルバネ:SWPA●ボール:SUJ2 HRC56~60●ロングロック:ポリアミド

商品コード：

2500205621607

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193337

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193344

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193351

●面で受けますので、ワークが軟質な場合や、締め付け力が掛かる場合、角度がある場合等にご使用になれます。●ボールキャップスクリュー●本体：SCM435黒染めHRC33～39●ボール：SUJ2HRC56～60

商品コード：

2500201193368

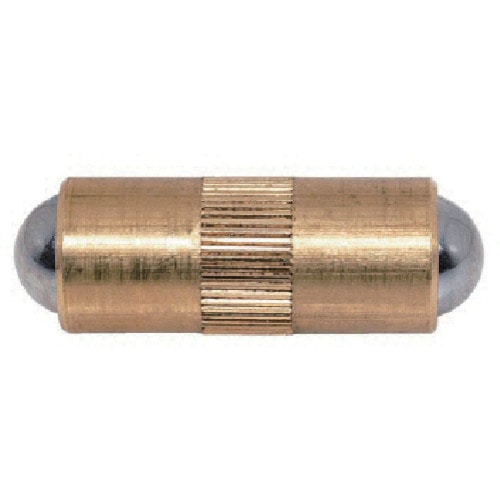

●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：10●本体：黄銅●コイルバネ：SUS302WPA●ボール：SUS420

商品コード：

2500201510646

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ

●六角穴、ボールタイプのプランジャーです。●ヘッド付なのでねじ込み深さが決まります。●位置決め、固定、押し付け、押し離しなどに。●全長(mm)：12●ポール径(mm)：2.5●ピン径：M4●ヘッド径(mm)：6●ピン長(mm)：9●バネ力(N)：約8-約14●スロトーク(mm)：0.8●二面幅(mm)：2●温度max.(℃)：250●バネ圧：標準●本体: ステンレス鋼 1.4305(SUS303相当) ●ボール: ステンレス鋼、焼入れ ●バネ: ステンレス鋼

商品コード：

2500203797441

サイズ：

●全長：１２ｍｍ●ポール径：２．５ｍｍ●ヘッド径：６ｍｍ●ピン長：９ｍｍ

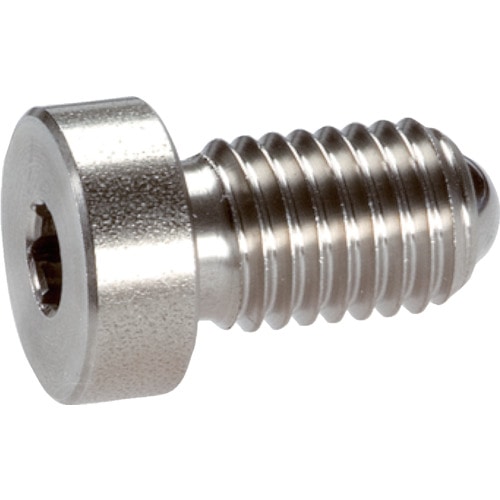

●六角穴、ボールタイプのプランジャーです。●ヘッド付なのでねじ込み深さが決まります。●位置決め、固定、押し付け、押し離しなどに。●全長(mm)：14●ポール径(mm)：3●ピン径：M5●ヘッド径(mm)：8●ピン長(mm)：10●バネ力(N)：約8-約14●スロトーク(mm)：0.9●二面幅(mm)：2.5●温度max.(℃)：250●バネ圧：標準●本体: ステンレス鋼 1.4305(SUS303相当) ●ボール: ステンレス鋼、焼入れ ●バネ: ステンレス鋼

商品コード：

2500203797458

サイズ：

●全長：１４ｍｍ●ポール径：３ｍｍ●ヘッド径：８ｍｍ●ピン長：１０ｍｍ

●六角穴、ボールタイプのプランジャーです。●ヘッド付なのでねじ込み深さが決まります。●位置決め、固定、押し付け、押し離しなどに。●全長(mm)：15●ポール径(mm)：3.5●ピン径：M6●ヘッド径(mm)：10●ピン長(mm)：10●バネ力(N)：約11-約18●スロトーク(mm)：1●二面幅(mm)：3●温度max.(℃)：250●バネ圧：標準●本体: ステンレス鋼 1.4305(SUS303相当) ●ボール: ステンレス鋼、焼入れ ●バネ: ステンレス鋼

商品コード：

2500203797465

サイズ：

●全長：１５ｍｍ●ポール径：３．５ｍｍ●ヘッド径：１０ｍｍ●ピン長：１０ｍｍ

●六角穴、ボールタイプのプランジャーです。●ヘッド付なのでねじ込み深さが決まります。●位置決め、固定、押し付け、押し離しなどに。●全長(mm)：18●ポール径(mm)：4.5●ピン径：M8●ヘッド径(mm)：13●ピン長(mm)：12.5●バネ力(N)：約18-約31●スロトーク(mm)：1.5●二面幅(mm)：4●温度max.(℃)：250●バネ圧：標準●本体: ステンレス鋼 1.4305(SUS303相当) ●ボール: ステンレス鋼、焼入れ ●バネ: ステンレス鋼

商品コード：

2500203797472

サイズ：

●全長：１８ｍｍ●ポール径：４．５ｍｍ●ヘッド径：１３ｍｍ●ピン長：１２．５ｍｍ

●六角穴、ボールタイプのプランジャーです。●ヘッド付なのでねじ込み深さが決まります。●位置決め、固定、押し付け、押し離しなどに。●全長(mm)：23●ポール径(mm)：6●ピン径：M10●ヘッド径(mm)：16●ピン長(mm)：17●バネ力(N)：約24-約45●スロトーク(mm)：2●二面幅(mm)：5●温度max.(℃)：250●バネ圧：標準●本体: ステンレス鋼 1.4305(SUS303相当) ●ボール: ステンレス鋼、焼入れ ●バネ: ステンレス鋼

商品コード：

2500203797489

サイズ：

●全長：２３ｍｍ●ポール径：６ｍｍ●ヘッド径：１６ｍｍ●ピン長：１７ｍｍ

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451724

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451731

●インデックスプランジャー●北海道・沖縄運賃1500円

商品コード：

2500204451748

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：5.0～7.0●ストローク(mm)：0.5●ポール径(mm)：1.5●ねじ径：M3×0.50●本体寸法(mm)長さ：9●本体：SUM22L 黒染め●コイルバネ：SWPA●ボール：SUJ2 HRC56～60●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451946

サイズ：

●ストローク：０．５ｍｍ●ポール径：１．５ｍｍ

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：9.0～13.0●ストローク(mm)：1.0●ポール径(mm)：3.5●ねじ径：M6×1.00●本体寸法(mm)長さ：15●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451953

サイズ：

●ストローク：１．０ｍｍ●ポール径：３．５ｍｍ

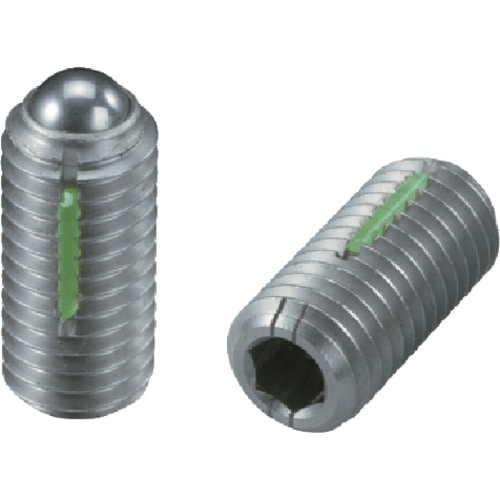

●ネジ部本体にスプリングを内蔵し、押し圧によってボールをストロークし位置決めします。●ロングロックが緩み防止になります。●荷重(N)：19.0～30.0●ストローク(mm)：0.9●ポール径(mm)：3.0●本体寸法(mm)長さ：14●ねじ径：M5×0.80●本体：SUS303●コイルバネ：SUS302WPA●ボール：SUS420 HRC55●ロングロック：ポリアミド●北海道・沖縄運賃1500円

商品コード：

2500204451960

サイズ：

●ストローク：０．９ｍｍ●ポール径：３．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M10×1.50●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：4.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566024

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：４．０ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：10～55●ねじ寸法：M12×1.75●ストローク(mm)：4.0●全長(mm)：28●センターピン径(mm)：6.0●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566048

サイズ：

●ストローク：４．０ｍｍ●全長：２８ｍｍ●センターピン径：６．０ｍｍ

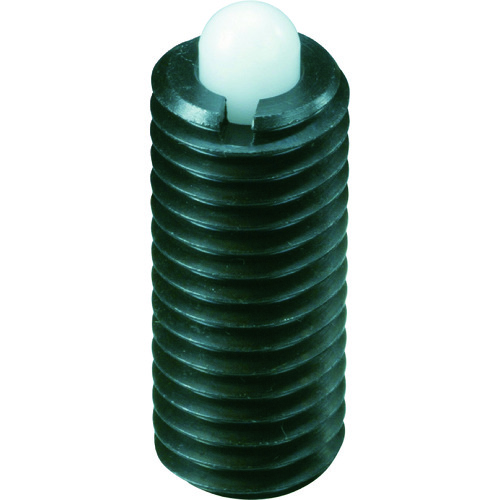

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：45～100●ねじ寸法：M16×2.00●ストローク(mm)：5.0●全長(mm)：32●センターピン径(mm)：7.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566093

サイズ：

●ストローク：５．０ｍｍ●全長：３２ｍｍ●センターピン径：７．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：5～16●ねじ寸法：M4×0.70●ストローク(mm)：1.5●全長(mm)：15●センターピン径(mm)：1.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566109

サイズ：

●ストローク：１．５ｍｍ●全長：１５ｍｍ●センターピン径：１．５ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：6～20●ねじ寸法：M5×0.80●ストローク(mm)：2.3●全長(mm)：18●センターピン径(mm)：2.4●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566116

サイズ：

●ストローク：２．３ｍｍ●全長：１８ｍｍ●センターピン径：２．４ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：7～20●ねじ寸法：M6×1.00●ストローク(mm)：2.5●全長(mm)：20●センターピン径(mm)：2.7●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566130

サイズ：

●ストローク：２．５ｍｍ●全長：２０ｍｍ●センターピン径：２．７ｍｍ

●ワークを傷付けない樹脂ピン仕様です。●割り出しやストッパーなどの位置決め部品。●荷重(N)：9～35●ねじ寸法：M8×1.25●ストローク(mm)：3.0●全長(mm)：22●センターピン径(mm)：3.5●耐熱温度(℃)：90●本体:スチール●センターピン:ポリアセタール(POM)

商品コード：

2500202566147

サイズ：

●ストローク：３．０ｍｍ●全長：２２ｍｍ●センターピン径：３．５ｍｍ

●本体・ボールがスチール製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203008929

サイズ：

●ストローク：４．５ｍｍ●全長：３０ｍｍ●ポール径：１２ｍｍ

●本体・ボールがステンレス製のマイナス溝付ボールプランジャーです。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：56.0～111.0●ねじ寸法：M20×2.50●ストローク(mm)：4.5●全長(mm)：30●ポール径(mm)：12●耐熱温度(℃)：250●本体:ステンレス●ボール:ステンレス、焼入れ

商品コード：

2500203008936

サイズ：

●ストローク：４．５ｍｍ●全長：３０ｍｍ●ポール径：１２ｍｍ

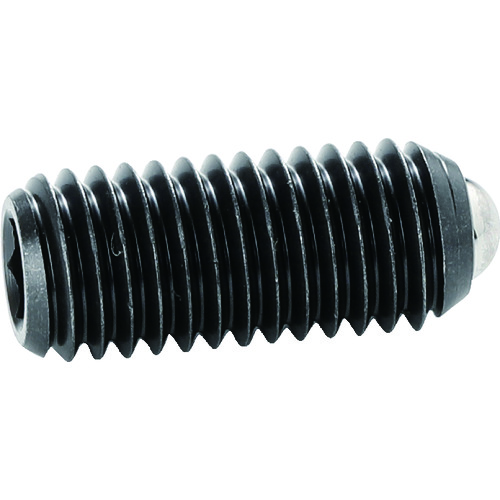

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：11.0～18.0●ねじ寸法：M6×1.00●ストローク(mm)：1.0●全長(mm)：15●ポール径(mm)：3.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186610

サイズ：

●ストローク：１．０ｍｍ●全長：１５ｍｍ●ポール径：３．５ｍｍ

●本体・ボールがスチール製の六角穴付ボールプランジャーです。●六角レンチにて取り付け可能です。●位置決め、固定、押し付け、押し離しなどに使います。●荷重(N)：18.0～31.0●ねじ寸法：M8×1.25●ストローク(mm)：1.5●全長(mm)：18●ポール径(mm)：4.5●耐熱温度(℃)：250●本体:スチール●ボール:スチール、焼入れ

商品コード：

2500203186832

サイズ：

●ストローク：１．５ｍｍ●全長：１８ｍｍ●ポール径：４．５ｍｍ

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：50●ねじ寸法：M10×1.25●全長(mm)：35●ピン径(mm)：5●耐熱温度(℃)：150●本体：SUM22L(ユニクロメッキ)●レバー：亜鉛ダイカスト(クロメート)●ピン：ステンレス(SUS304)●六角ナット(鋼ユニクロメッキ)●荷重はプランジャーピンのせん断荷重500Nに対する安全荷重で算出しています。

商品コード：

2500203399782

サイズ：

●全長：３５ｍｍ●ピン径：５ｍｍ

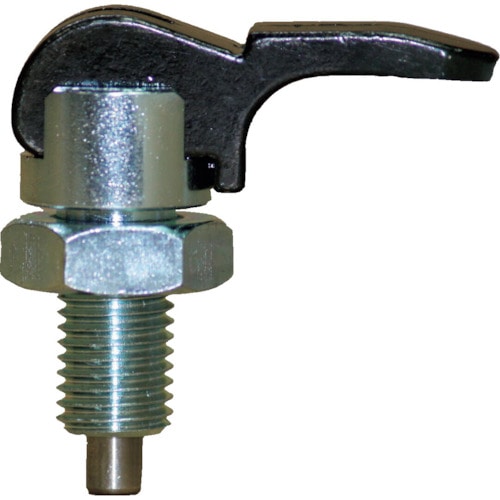

●ロック時に不意な衝撃や接触にも抜けることがない安全設計です。●シンプルな構造で強度も高いコンパクトプランジャーです。●工場内固定治具など。●角度調整治具●家具●福祉機器●荷重(N)：2500●ねじ寸法：M16×1.5●全長(mm)：53●ピン径(mm)：8●取付高さ(mm)：24●レバー幅(mm)：16●ねじ長(mm)：29●レバー長(mm)：59.4●耐熱温度(℃)：150●ストローク(mm)：8●外径(mm)：59.4●レバー：亜鉛ダイカスト(黒クロメート)●本体：ＳＵＭ22Ｌ(ユニクロ)●ピン：ステンレス(ＳＵＳ303)●付属ナット：鋼(ユニクロ)●六角ナット3種●説明書●せん断荷重を越えた使用は絶対にしないでください。

商品コード：

2500203399997

サイズ：

●全長：５３ｍｍ●ピン径：８ｍｍ●取付高さ：２４ｍｍ●レバー幅：１６ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M4●外径d2(mm)：2.5●長さl1(mm)：6.5●長さl2(mm)：1.2●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅●ねじ: 熱処理鋼

商品コード：

2500200348615

サイズ：

●外径ｄ１：Ｍ４ｍｍ●外径ｄ２：２．５ｍｍ●長さｌ１：６．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M4●外径d2(mm)：2.5●長さl1(mm)：10.5●長さl2(mm)：1.2●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅 ●ねじ: 熱処理鋼

商品コード：

2500200348622

サイズ：

●外径ｄ１：Ｍ４ｍｍ●外径ｄ２：２．５ｍｍ●長さｌ１：１０．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M4●外径d2(mm)：2.5●長さl1(mm)：16.5●長さl2(mm)：1.2●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅 ●ねじ: 熱処理鋼

商品コード：

2500200348639

サイズ：

●外径ｄ１：Ｍ４ｍｍ●外径ｄ２：２．５ｍｍ●長さｌ１：１６．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M5●外径d2(mm)：3●長さl1(mm)：8.5●長さl2(mm)：1.3●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅 ●ねじ: 熱処理鋼

商品コード：

2500200348646

サイズ：

●外径ｄ１：Ｍ５ｍｍ●外径ｄ２：３ｍｍ●長さｌ１：８．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M5●外径d2(mm)：3●長さl1(mm)：12.5●長さl2(mm)：1.3●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅 ●ねじ: 熱処理鋼

商品コード：

2500200348653

サイズ：

●外径ｄ１：Ｍ５ｍｍ●外径ｄ２：３ｍｍ●長さｌ１：１２．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M5●外径d2(mm)：3●長さl1(mm)：20.5●長さl2(mm)：1.3●耐熱温度(℃)：～250●最高使用温度：250℃●六角穴付●ピン: 黄銅 ●ねじ: 熱処理鋼

商品コード：

2500200348660

サイズ：

●外径ｄ１：Ｍ５ｍｍ●外径ｄ２：３ｍｍ●長さｌ１：２０．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M6●外径d2(mm)：4●長さl1(mm)：11.5●長さl2(mm)：1.9●耐熱温度(℃)：～250●最高使用温度：250℃●ピン: 黄銅 ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200348677

サイズ：

●外径ｄ１：Ｍ６ｍｍ●外径ｄ２：４ｍｍ●長さｌ１：１１．５ｍｍ

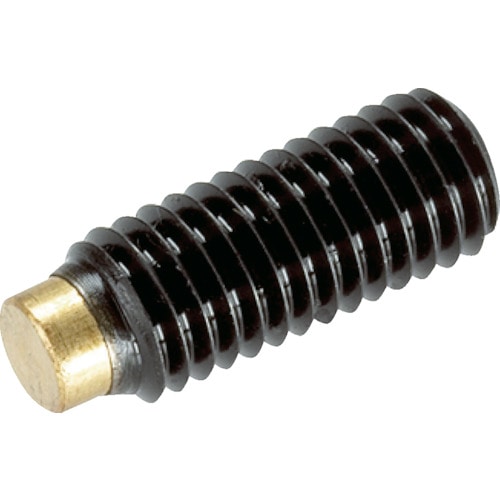

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M6●外径d2(mm)：4●長さl1(mm)：17.5●長さl2(mm)：1.9●耐熱温度(℃)：～250●最高使用温度：250℃●ピン: 黄銅 ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200348684

サイズ：

●外径ｄ１：Ｍ６ｍｍ●外径ｄ２：４ｍｍ●長さｌ１：１７．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M6●外径d2(mm)：4●長さl1(mm)：26.5●長さl2(mm)：1.9●耐熱温度(℃)：～250●最高使用温度：250℃●ピン: 黄銅 ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200348691

サイズ：

●外径ｄ１：Ｍ６ｍｍ●外径ｄ２：４ｍｍ●長さｌ１：２６．５ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M8●外径d2(mm)：5.5●長さl1(mm)：12●長さl2(mm)：2.5●耐熱温度(℃)：～250●最高使用温度：250℃●ピン: 黄銅 ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200348707

サイズ：

●外径ｄ１：Ｍ８ｍｍ●外径ｄ２：５．５ｍｍ●長さｌ１：１２ｍｍ

●黄銅ピン付プレッシャー・スクリューです。●スピンドルや、軸、表面処理済みの部品などを傷つけずに押さえたり、締め付けるために。●外径d1(mm)：M8●外径d2(mm)：5.5●長さl1(mm)：22●長さl2(mm)：2.5●耐熱温度(℃)：～250●最高使用温度：250℃●ピン: 黄銅 ●ねじ: 熱処理鋼、1200 ±100 N/mm2

商品コード：

2500200348714

サイズ：

●外径ｄ１：Ｍ８ｍｍ●外径ｄ２：５．５ｍｍ●長さｌ１：２２ｍｍ
